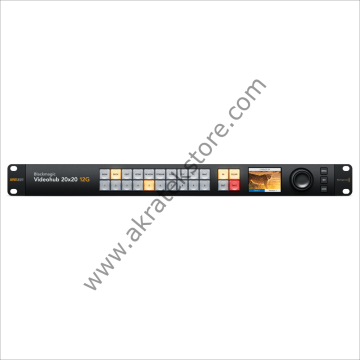

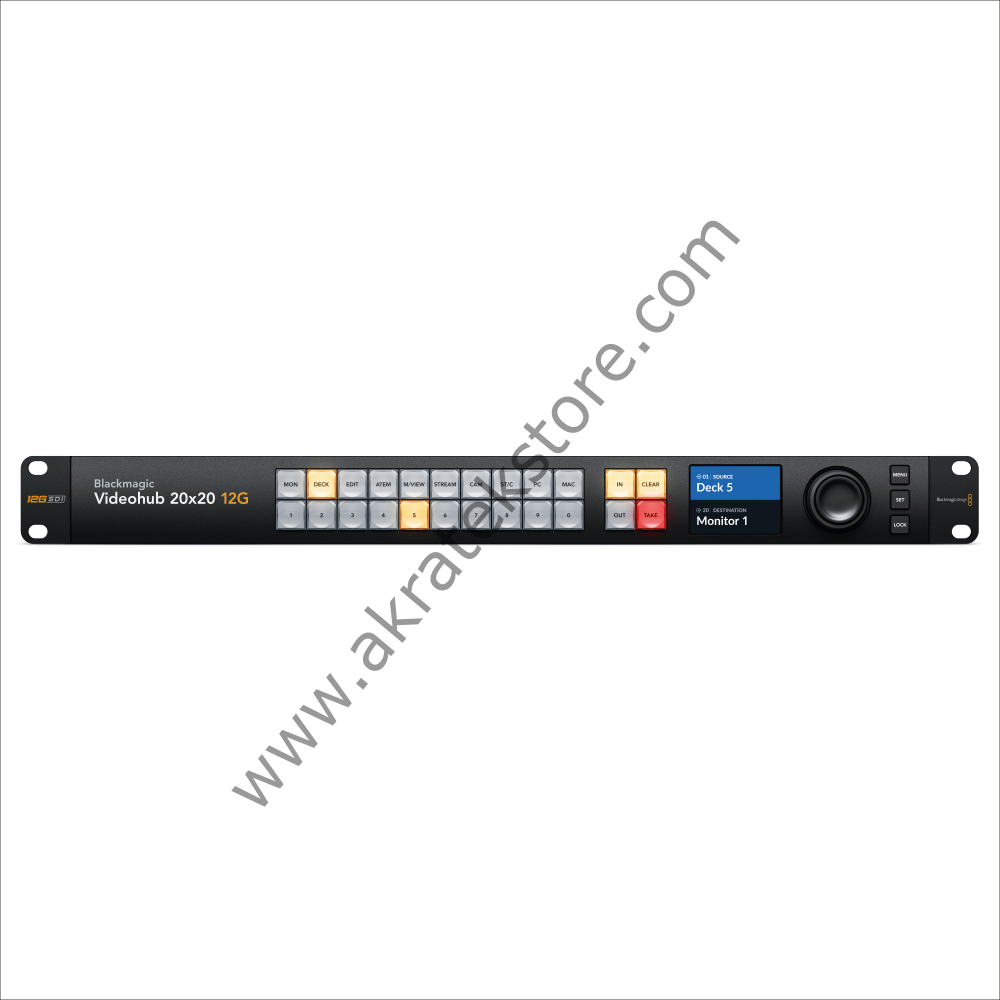

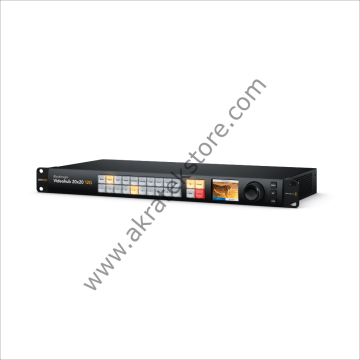

BLACKMAGIC VIDEOHUB 20X20 12G



Ürün Tanımı

Blackmagic Videohub 20x20 12G, aynı anda yönlendiricideki her tür SD, HD ve Ultra HD sinyal birleşimini destekleyen, sıfır gecikmeli, gelişmiş bir video yönlendiricidir. Bir raf boyutundaki cihaz; 20 adet 12G-SDI girişi ve 20 adet 12G-SDI çıkışının yanı sıra, referans bağlantılarına da sahiptir. Ön panel LCD ekranı, yönlendirme işlemini gerçekleştirmeden önce video sinyalini görmenizi sağlar ve yönlendirme etiketlerini ve video formatlarını açık bir şekilde görüntüler. Yönlendirme işlemi; doğrudan buton seçimi ve elektronik kavramaya sahip büyük döner düğme kontrolü ile gerçekleştirilebilir. Ayrıca, SDI re-clocking, yani SDI sinyal yenileme özelliğine ve harici Ethernet kontrolüne sahip olmanın yanı sıra, 2160p60'a kadar tüm SDI video formatlarını destekler.

Öne Çıkan Özellikler

·Sıfır Gecikmeli Routhing Switcher

·20 x 12G-SDI Giriş/20 x 12G-SDI Çıkış

·DCI 4K60 Videoya Kadar Destekler

·SD, HD, UHD 4K ve DCI 4K Videoyu Birleştirir

·Basmalı Buton, Düğme ve Ethernet Kontrolü

·2,2" Ön Panel LCD Durum Göstergesi

·SDI Reclocking, Kompakt 1RU Boyutu

·Videohub Mac/Windows Yazılımını içerir

Teknik Özellikler

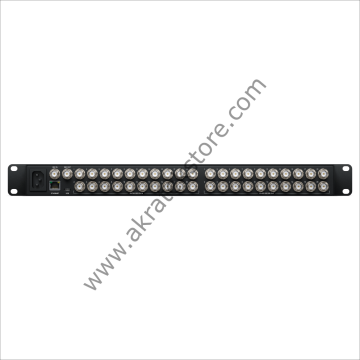

Bağlantılar
SDI Video Girişi	20
SDI Video Çıkışı	20
SDI Hızları	DVB-ASI, 270Mb, 1.5G, 3G, 6G, 12G.
Video Girişi Yeniden Senkronizasyonu	Yok
SDI Reclocking	SDI çıkışların tümünde.
Referans Girişleri	Tri-Sync ya da Black Burst.
Referans Çıkışları	Referans sonlandıran düz geçiş çıkışı.
Ethernet	10/100/1000 BASE-T’yi destekler.
Bilgisayar Arabirimi	USB-C
Formatlar
SD Video Standartları	525i59.94 NTSC, 625i50 PAL.
HD Video Formatları	720p50, 720p59.94, 720p60. 1080i50, 1080i59.94, 1080i60. 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60. 1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
2K Video Standartları	2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI. 2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Ultra HD Video Formatları	2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
4K Video Standartları	4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
SDI Uyumluluğu	SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M seviye A ve B SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-10, ITU‑R BT.656 ve ITU‑R BT.601
SDI Ses Örnekleme	48 kHz ve 24-bit televizyon standardı örnekleme hızı.
SDI Video Örnekleme	YUV 4:2:2 ve RGB 4:4:4
SDI Renk Hassasiyeti	Tüm HD ve 2K modlarda, 2160p30’a kadar Ultra HD modlarda ve 4Kp30 DCI’ya kadar 4K modlarda 10-bit ve 12-bit RGB 4:4:4. Tüm modlarda 10-bit YUV 4:2:2.
SDI Renk Düzeni	REC 601, REC 709, REC 2020
SDI Otomatik Algılama	Her bir girişin farklı bir televizyon standardında çalışabilmesi için girişlerin her birinde otomatik olarak 270Mb SD-SDI, 1,5G HD-SDI, 3G A seviye ve B seviye HD-SDI, 6G HD-SDI, 12G-SDI ve DVB-ASI arasında seçim yapar.
SDI Metaveri Desteği	SMPTE 352M'ye uygun olarak video veri yükü tanımlama yardımcı verileri.
Kontrol
Dahili Kontrol Paneli	Menüyü kontrol etmek için 3 buton ve arama kadranı ile Videohub’un dahili kontrolü için 24 buton. 2,2 inç renkli ekran.
Harici Kontrol Paneli	Mac ve Windows için Blackmagic Videohub yazılım kontrol paneli dahildir. Videohub Smart Control Pro and Videohub Master Control Pro donanım panellerini destekler. Blackmagic Videohub SDK ve Ethernet Videohub Control Protocol dahildir.
Kontrol Panel Bağlantısı	Ethernet
Yazılım
Yazılım Kontrolü	Windows™ ve Mac™ için ücretsiz yönlendirici kontrolü dahildir.
Dahili Yazılım Güncellemesi	Dahil edilen güncelleyici uygulaması üzerinden.
İşletim Sistemleri
Mac	Mac 12.0 Monterey, Mac 13.0 Ventura veya daha üzeri
Windows	Windows 10, 64-bit. Windows 11.
Ekran
Ekranlar	Video ve menü ayarları için dahili 2,2 inç LCD.
Güç Bilgileri
Güç Kaynağı	1 adet Dahili 100 - 240V AC 50/60Hz. IEC güç kablosu gerekir.
Güç Kesintisine Karşı Koruma	Sinyal dağıtım bağlantıları muhafaza edilir ve cihaz çalıştırıldığında, eski durumuna getirilir.
Güç Kullanımı	Azami 27,5 W.
Fiziksel Kurulum
Fiziksel Kurulum	1 RU yükseklik.
Fiziksel Detaylar
Genişlik	482 mm
Derinlik	236.14 mm
Yükseklik	44.2 mm
Ağırlık	3.6 kg
Çevresel Koşullar
Çalışma Ortamı Sıcaklığı	0° ila 40° C (32° ila 104° F)
Saklama Ortamı Sıcaklığı	-20° ila 60° C (-4° ila 140° F)
Bağıl Nem	%0 ila %90 yoğuşmasız
Kutu İçeriği
Kutu İçeriği	Blackmagic Videohub 20x20 12G Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı
