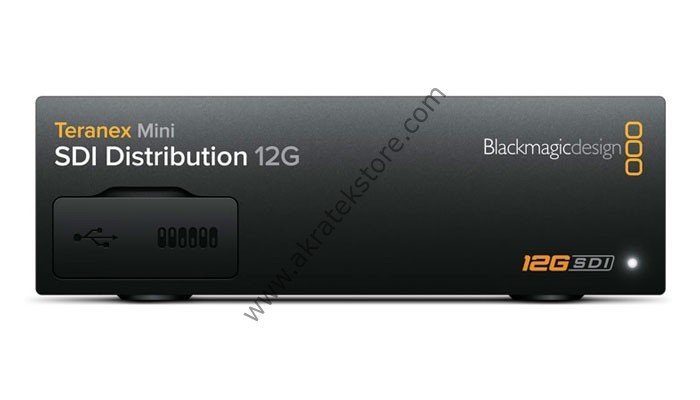

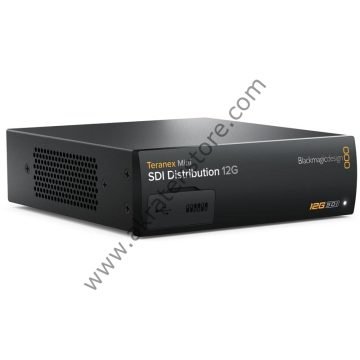

Teranex Mini - SDI Distribution 12G
Teranex Mini - SDI Distribution 12G
Teknik Özellikler
Ürün Tanımı

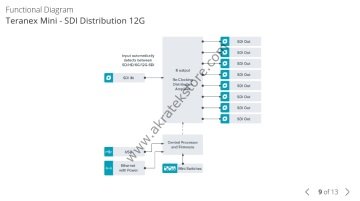

Tek bir SDI video girişini sekiz SDI çıkışına kadar dağıtım yapın. 2160p60'a kadar tüm SD, HD ve Ultra HD formatları arasında çeviricinin otomatik olarak değişim yapmasına olanak veren tam SDI yeniden saat ayarı ile en son çoklu hız 12G-SDI bağlantı özelliklerini içermektedir. Tek bir SDI sinyalin monitör, switcher ve kodlayıcı gibi çoklu cihazlara dağıtımı için mükemmeldir.

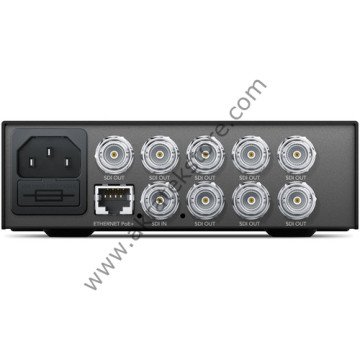

Bağlantılar
SDI Video Girişi
1 x 12G-SDI SD/HD/2K/4K otomatik geçiş
Blackmagic 12G-SDI ürünleriyle kullanılması önerilen kabloların özetini görmek için lütfen buraya tıklayınız.
SDI Video Çıkışı
8 x 12G-SDI SD/HD/2K/4K 12G-SDI girişleriyle otomatik olarak eşleşir.
Çoklu Hız Desteği
SD/HD/2K ve 4K arasında otomatik geçiş
Gömülü Ses Desteği
16 kanal.
Güncellemeler ve Kurulum
USB veya Ethernet
Yeniden saat ayarı
Evet
Standartlar
SD Format Desteği
525i59.94 NTSC, 625i50 PAL
HD Format Desteği
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Format Desteği
2K DCI 23.98, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD Format Desteği
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Format Desteği
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10
SDI Video Hızları
SDI video bağlantıları standart tanımlı, yüksek tanımlı level A ve level B 3G-SDI, 6G-SDI ve 12G-SDI arasında geçiş yapabilmektedir.
SDI Video Örnekleme
4:2:2 ve 4:4:4
SDI Audio Örnekleme
48 kHz ve 24-bit televizyon standardı örnek hız.
SDI Renk Düzeni
YUV ve RGB
Yazılım
Yazılım Kontrolü
USB ya da Ehernet aracılığıyla Mac OS X™ ve Windows™ yazılım güncellemesi.
Dahili Yazılım Güncellemesi
Dahil olan güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan ya da daha sonrası.
Windows 8.1 ya da Windows 10.
Ayar Kontrolü
Ana Ayarlar Kontrolü
Mini Switchler, USB ve ücretsiz yardımcı yazılım aracılığıyla Ethernet.
Opsiyonel Ön Panel Kontrol
LCD, döner kontrol düğmesi ile altı butonlu ön montajlı Smart Panel.
Güç Gereksinimi
Güç Kaynağı
IEC C14 soketi ile 1 x dahili uluslararası AC güç kaynağı IEC Güç kablosu gerekir. 90 - 240V AC Giriş.
Ethernet üzerinden Güç Kaynağı
PoE+ kullanılarak 48V aracılığıyla çalıştırılabilir (ethernet üzerinden güç).
Güç Tüketimi
16 Watt
Çalışma Voltaj Aralığı
90 - 240V AC
Fiziksel Spesifikasyonlar
Çevresel Spesifikasyonları
Çalışma Isısı:
0°to 40°C (32° to 104°F)
Saklama Isısı:
-20°to 60°C (-4° to 140°F)
Bağıl Nem:
0% to 90% yoğuşmasız
Kutu İçeriği
Teranex Mini - SDI Distribution 12G
Yazılım ve kullanım kılavuzu ile SD kartı
