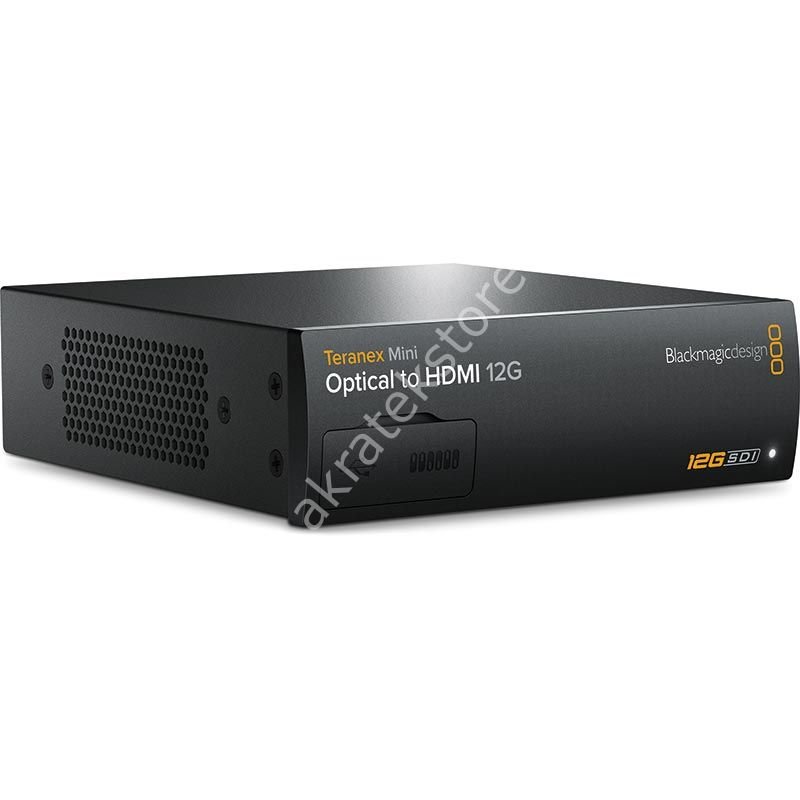

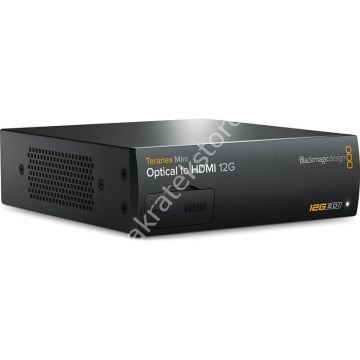

Teranex Mini - Optical to HDMI 12G
Teranex Mini - Optical to HDMI 12G
Teknik Özellikler
Ürün Tanımı
Şimdi SDI ve SMPTE optik fiber'den HDMI'a dönüşüm yapabilirsiniz! 3G, 6G, veya 12G-SDI optik fiber kullanarak çok uzak mesafelere video ve embedded gömülü ses göndermek için kolaylıkla tercih ettiğiniz SMPTE optik fiber modülünü yerleştirin! Profesyonel 12G-SDI ve XLR bağlantılar, HD ekranlarda Ultra HD kaynakları izlemek için bir aşağı çevirici (downconvert) ve uzaktan yönetim kontrolü için ethernet özelliklerine sahiptir. Optik fiber SFP modülü ayrı satıldığı için, iş akışınıza uygun olan SMPTE uyumlu 3G-SDI, 6G-SDI veya 12G-SDI SFP modülünü satın alabilirsiniz. Teranex Mini'nize LCD izleme ve basmalı düğmeleri eklemek için opsiyonel Smart Panel dahi ekleyebilirsiniz! www.akratek.com

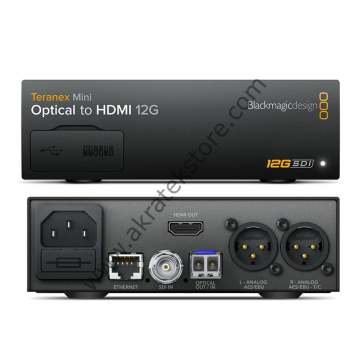

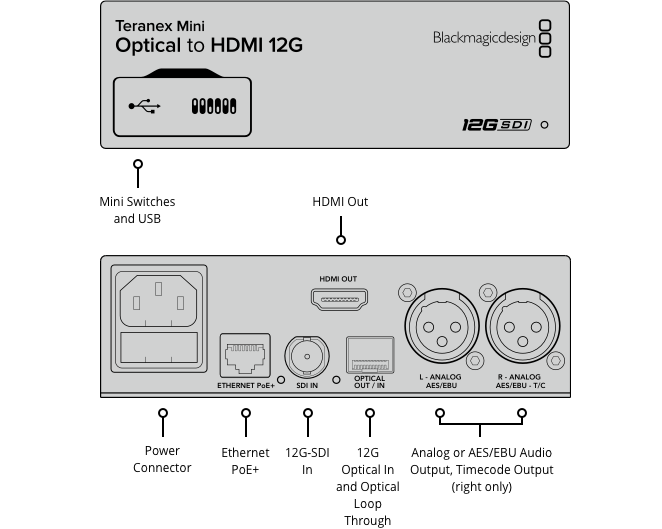

Bağlantılar
Optik Fiber Bağlantısı (isteğe bağlı)
LC bağlantı ile opsiyonel 3G, 6G veya 12G-SDI tek mod 1310 nm SFP modülü.
Optik Fiber Görüntü Girişi
1 adet 12G-SDI SD/HD/2K/4K otomatik geçiş.
SDI Görüntü Girişi
1 adet 12G-SDI SD/HD/2K/4K otomatik geçiş.
Blackmagic 12G-SDI ürünleriyle kullanılması önerilen kabloların özetini görmek için lütfen buraya tıklayınız.
Optik Fiber Görüntü Loop Döngüsü
1 adet 12G-SDI loop döngü çıkışı.
HDMI Görüntü Çıkışı
2160p60 desteği ile 1 adet HDMI 2.0 A tipi bağlantı.
Analog Ses Çıkışı
XLR bağlantıları için 2 kanallı profesyonel dengeli (balanslı) analog ses. Timecode çıkışı için sağ XLR ayarlanabilir.
AES/EBU Ses Çıkışı
XLR bağlantılar aracılığıyla 4 kanallı profesyonel 110Ω dengeli dijital ses. Timecode çıkışı için sağ XLR ayarlanabilir.
Gömülü Ses Desteği
8 kanal.
Çoklu Hız Desteği
SD, HD veya 12G-SDI'yı otomatik olarak algılar.
Güncellemeler ve Kurulum
USB ile Ethernet.
Reclocking
Var
Optik Giriş Formatları
SD Format Desteği
525i59.94 NTSC, 625i50 PAL
HD Format Desteği
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24
1080i50, 1080i59.94, 1080i60
2K Format Desteği
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K 25PsF
Ultra HD Format Desteği
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Format Desteği
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
SDI Uyumu
Optik Fiber SDI, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 için SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M
SDI Görüntü Hızları
SDI video bağlantıları SD, HD level A ve level B 3G-SDI, 6G-SDI ve 12G-SDI arasında geçiş yapabilmektedir.
SDI Görüntü Örnekleme
4:2:2 ve 4:4:4.
SDI Ses Örnekleme
48 kHz ve 24-bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
4:2:2 ve 4:4:4.
SDI Renk Düzeni
YUV ve RGB.
HDMI Çıkış Formatları
SD Format Desteği
525i59.94 NTSC, 625i50 PAL
HD Format Desteği
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
2K Format Desteği
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Ultra HD Format Desteği
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Format Desteği
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p, 4K DCI 50p, 4K DCI 60p
HDMI Renk Düzeni
REC 601, REC 709
HDMI Renk Hassasiyeti
HD, 2K ve 4K için YUV 4:2:2 ve RGB 4:4:4.
Yazılım
Yazılım Kontrolü
USB ya da Ehernet aracılığıyla Mac OS X™ ve Windows™ yazılım güncellemesi.
Dahili Yazılım Güncellemesi
Dahil olan güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan veya daha sonrası.
Windows 8.1 ya da Windows 10.
Ayar Kontrolü
Ana Ayarlar Kontrolü
Mini Switchler, USB ve ücretsiz yardımcı yazılım aracılığıyla Ethernet.
Opsiyonel Ön Panel Kontrol
LCD, döner kontrol düğmesi ile altı butonlu ön montajlı Smart Panel
Güç Gereksinimi
Güç Kaynağı
IEC C14 soketi ile 1 adet dahili uluslararası AC güç kaynağı IEC Güç kablosu gerekir. 90 - 240V AC Giriş.
Ethernet üzerinden Güç Kaynağı
PoE+ kullanılarak 48V aracılığıyla çalıştırılabilir (ethernet üzerinden güç).
Güç Tüketimi
16 Watt
Çalışma Voltaj Aralığı
90 - 240V AC

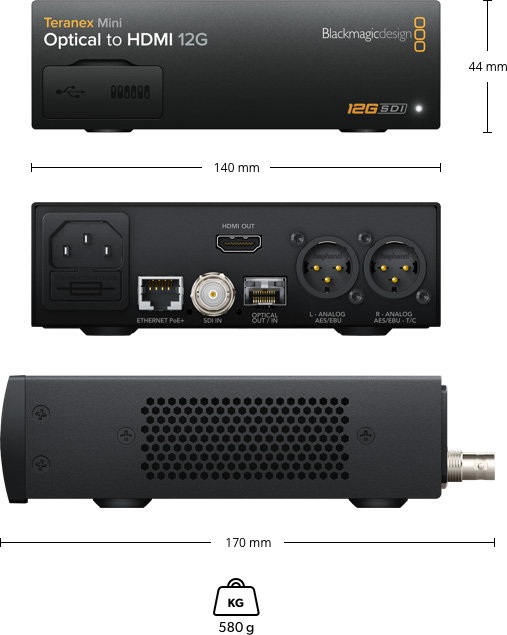

Fiziksel Özellikler
Çevresel Özellikler
Çalışma Isısı:
0° ile 40°C
Saklama Isısı:
-20° ile 60°C arası
Bağıl Nem:
0% ile 90% arası yoğuşmasız
Kutu İçeriği
Teranex Mini - Optical to HDMI 12G
Yazılım ve kullanım kılavuzu ile SD kartı
