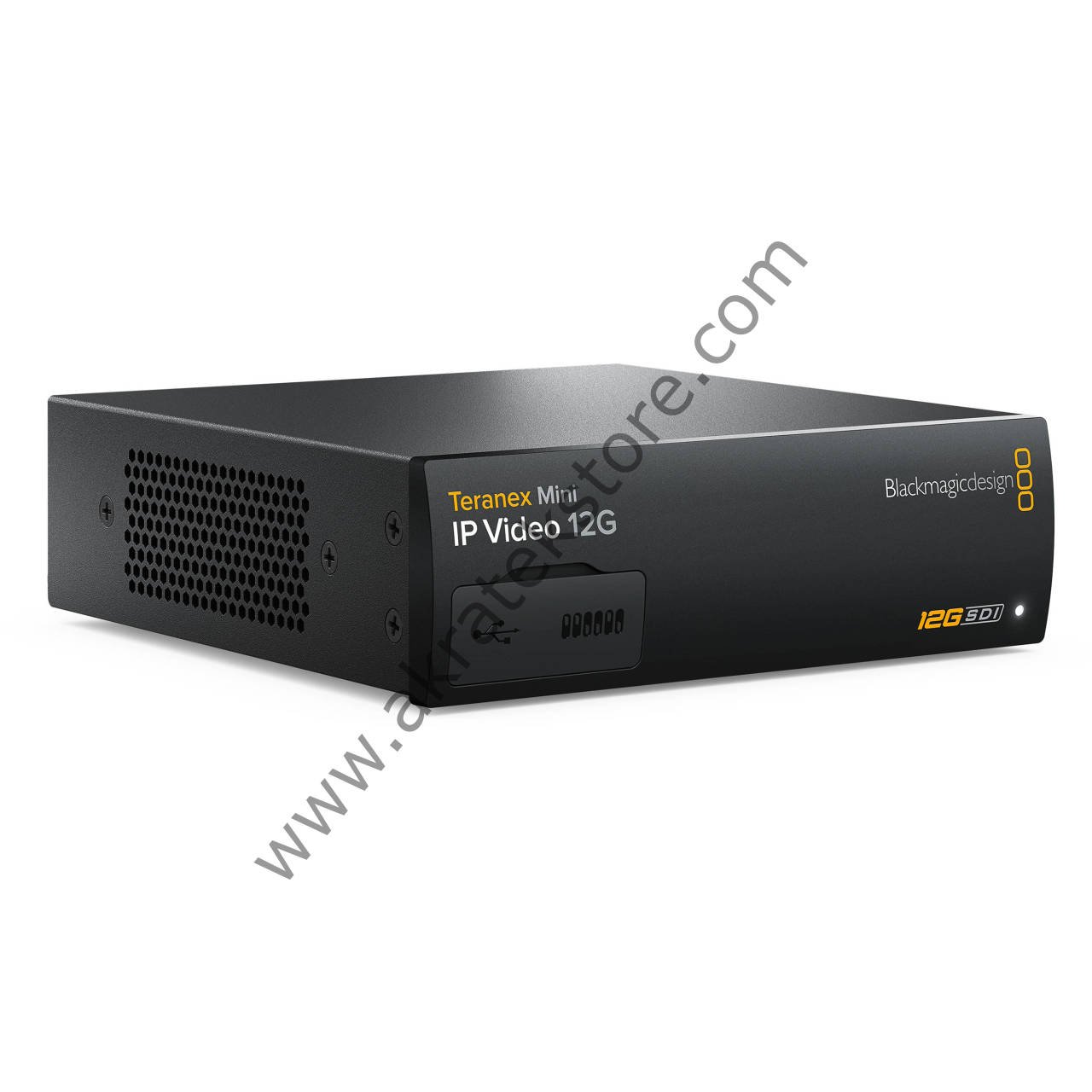

Teranex Mini - IP Video 12G
Teranex Mini - IP Video 12G
Teknik Özellikler
Ürün Tanımı
Şimdi videoyu IP'ye dönüştürüp mevcut ethernet ağınız üzerinden yönlendirebilir veya IP videoyu tekrardan SDI'ya dönüştürebilirsiniz. Teranex Mini IP Video 12G, SDI sinyalleri kadar kolay bir şekilde IP videonun kurulumu ve ethernet üzerinde geçişini sağlamak için standart Blackmagic Videohub yazılımı ve donanım kontrol panelleri kullanır. 12G-SDI ve düşük geçikmeli yayın kalitesinde TICO codec özelliklerinden dolayı HD'yi dahili gigabit ethernet bağlantısı üzerinden veya Ultra HD'yi opsiyonel 10G SFP ile 10G ethernet üzerinden yönlendirebilirsiniz.

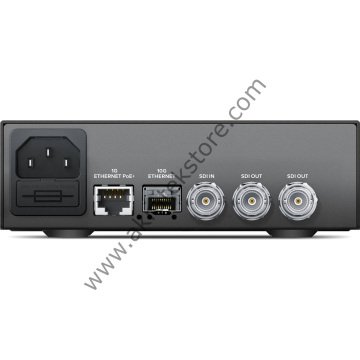

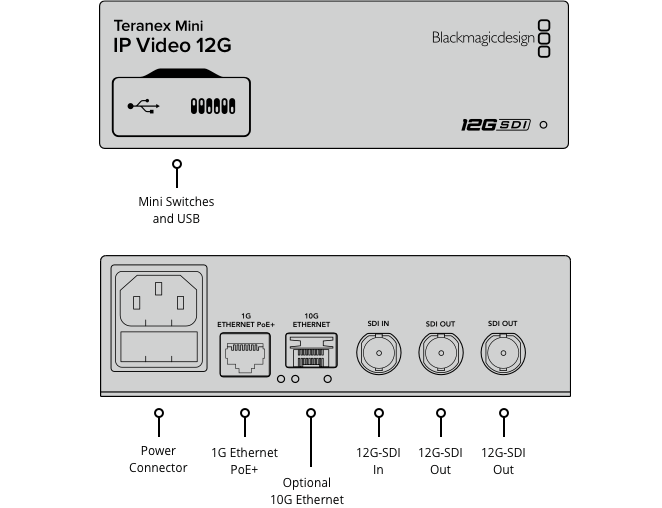

Bağlantılar
SDI Video Girişler
1 adet 10bit HD-SDI, 6G-SDI ve 12G-SDI
SDI Video Çıkışlar
2 adet 10-bit HD-SDI, 6G-SDI ve 12G-SDI
Ethernet
TICO kodlama/kod çözme kullanarak 1080p60'a kadar 3G-SDI'yı destekleyen Gigabit ethernet. TICO kodlama/kod çözme kullanarak 2160p60'a kadar Ultra HD'yi destekleyen opsiyonel 10G optik data ethernet.
Çoklu Hız Desteği
HD-SDI, 6G-SDI veya 12G-SDI'yı otomatik olarak algılar.
Güncellemeler
USB 2.0 yüksek hız (480Mb/sn) arayüz veya Ethernet aracılığıyla.
Kurulum
Firmwire (Bellenim) güncellemeleri ve IP adres ayarı için Ethernet ya da USB 2.0.
Yeniden saat ayarı
Tüm SDI çıkışlarda, HD, 6G-SDI ya da 12G-SDI video arasında otomatik geçiş.
Standartlar
HD Görüntü Standartları
720p50, 720p59.94, 720p60,
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60, 1080PsF23.98, 1080PsF24, 1080i50, 1080i59.94, 1080i60
1080p50, 1080p59.94 and 1080p60'da A Seviye veya B Seviye SDI otomatik tespiti
2K Görüntü Standartları
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD Görüntü Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Görüntü Standartları
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M, ITU-R BT.656 and ITU-R BT.601.
SDI Video Hızları
SDI video girişi yüksek yanımlı, ultra yğksek tanımlı ve 4K arasında geçişlidir. SDI 1.5 Gb/sn HD-SDI, 3G-SDI, 6G-SDI ve 12G-SDI arasında geçişlidir.
SDI Video Örnekleme
4K DCI 30p'ye kadar 4:2:2 ve ayrıca 4:4:4
SDI Ses Örnekleme
48kHz ve 24-bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
10-bit 4:2:2 ve 4:4:4
SDI Renk Düzeni
Girişler için YUV veya RGB, SDI çıkışlar için YUV.
SDI Otomatik Geçiş
HD-SDI, 6G-SDI ve 12G-SDI arasında otomatik olarak seçim yapar
SDI Metadata Desteği
SMPTE 352M'e göre Video payload tanımlama yardımcı veri
Display
Menü ayarları için 1.5" LCD içeren opsiyonel Teranex Mini Smart Panel.
Yazılım
Yazılım Kontrolü
Windows ve Mac OS X için SD kartta Blackmagic IP Video Setup ve Videohub Router Control Software dahildir.
Dahili Yazılım Güncellemesi
Dahil olan güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.11 El Capitan,
macOS Sierra veya daha sonrası.
Windows 8.1 ya da Windows 10.
Ayar Kontrolü
Kontrol
LCD, döner kontrol düğmesi ile altı ayar butonlu dahili switch'ler, Kurulum yardımcı yazılımı, veya opsiyonel ön montajlı Teranex Mini Smart Panel.
Güç Gereksinimi
Güç Kesintisine Karşı Koruma
Güç bağlandığında anında ayarlar korunur ve yeniden yüklenir.
Güç Kaynağı
IEC Güç kablosu gerekir. 90 - 240V AC giriş.
Ethernet üzerinden Güç
PoE+ kullanılarak 48V aracılığıyla çalıştırılabilir (Ethernet üzerinden güç).
Güç Tüketimi
16 Watt

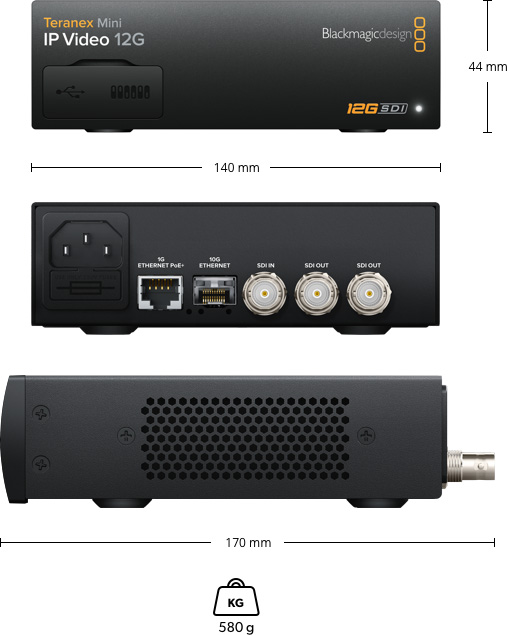

Fiziksel Özellikler
Çevresel Özellikler
Çalışma ısısı
0° ile 40° C arası
Saklama ısısı
-20° ile 60° C arası
Bağıl Nem
0% ile 90% arası yoğuşmasız
Kutu İçeriği
Teranex Mini - IP Video 12G
Yazılım ve kullanım kılavuzu ile SD kartı.
