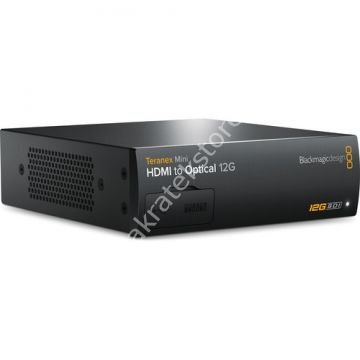

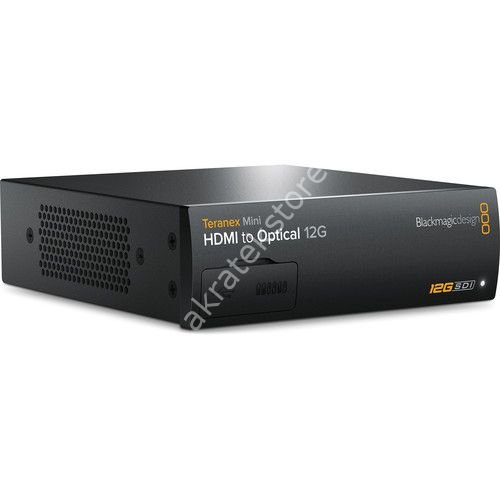

Teranex Mini - HDMI to Optical 12G
Teranex Mini - HDMI to Optical 12G
Teknik Özellikler
Ürün Tanımı
Artık HDMI'dan SDI ve SMPTE optik fiber'e dönüşüm yapabilirsiniz! 3G, 6G, veya 12G-SDI optik fiber kullanarak uzun mesafelere video ve embedded (gömülü) ses göndermek için istediğiniz SMPTE optik fiber modülünü yerleştirmeniz yeterli! Profesyonel 12G-SDI ve XLR bağlantıları, Ultra HD ekranlarda SD ve HD kaynaklarını izleyebilmek için bir yukarı çevirici, artı uzaktan idari kontrol için bir ethernet'e sahip oluyorsunuz. Optik fiber SPF modülü ayrı satıldığı için, iş akışınıza uygun olan SMPTE uyumlu 3G-SDI, 6G-SDI veya 12G-SDI SPF'i satın alabilirsiniz. Teranex Mini'nize LCD izleme ve basmalı butonları eklemek için opsiyonel Smart Panel dahi ekleyebilirsiniz.

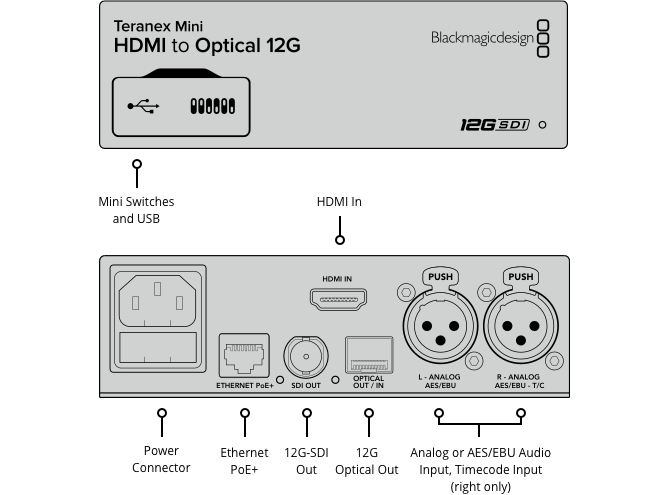

Bağlantılar
HDMI
2160p60'a destek ile 1 adet HDMI 2.0 A tipi bağlantı.
Blackmagic 12G-SDI ürünleriyle kullanılması önerilen kabloların özetini görmek için lütfen buraya tıklayınız.
Optik Fiber Bağlantısı (opsiyonel)
LC bağlantı ile opsiyonel 3G, 6G veya 12G-SDI tek mod 1310 nm SFP modülü
Optik Fiber Görüntü Çıkışı
SD, HD ve 12G-SDI HDMI video girişleriyle otomatik olarak eşleşir.
SDI Görüntü Çıkışı
SD, HD ve 12G-SDI HDMI görüntü girişleriyle otomatik olarak eşleşir.
Analog Ses Girişi
XLR bağlantıları için 2 kanallı profesyonel balanslı (dengeli) analog ses. Timecode girişi sağ XLR için ayarlanabilir.
AES/EBU Ses Girişi
XLR bağlantılar aracılığıyla 4 kanallı profesyonel 110Ω balanslı (dengeli) dijital ses. Timecode girişi için sağ XLR ayarlanabilir.
Embedded (Gömülü) Ses Desteği
16 kanal.
Çoklu Görüntü Desteği
SD/HD/2K ve 4K arasında otomatik geçiş.
Güncellemeler ve Kurulum
USB ile Ethernet.
Reclocking Ayarı
Evet
Optik Çıkış Formatları
SD Format Desteği
525i59.94 NTSC, 625i50 PAL
HD Format Desteği
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60
2K Format Desteği
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Ultra HD Format Desteği
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Format Desteği
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
SDI Uyumu
Optik Fiber SDI, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1, SMPTE 2082-10 için SMPTE 292M, SMPTE 259M, SMPTE 296M, SMPTE 372M, SMPTE 424M-B, SMPTE 425M, SMPTE 297M
SDI Görüntü Hızları
SDI görüntü bağlantıları standart tanımlı, yüksek tanımlı level A ve level B 3G-SDI, 6G-SDI ve 12G-SDI arasında geçiş yapabilmektedir.
SDI Görüntü Örnekleme
4:2:2 ve 4:4:4.
SDI Görüntü Örnekleme
48 kHz ve 24-bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
HD, 2K ve 4K için YUV 4:2:2 ve RGB 4:4:4.
SDI Renk Düzeni
REC 601, REC 709
HDMI Giriş Formatları
SD Format Desteği
525i59.94 NTSC, 625i50 PAL
HD Format Desteği
720p50, 720p59.94, 720p60
1080i50, 1080i59.94, 1080i60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
Ultra HD Format Desteği
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Format Desteği
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p, 4K DCI 29.97p, 4K DCI 30p
HDMI Renk Düzeni
REC 601, REC 709
HDMI Renk Hassasiyeti
HD, 2K ve 4K için YUV 4:2:2 ve RGB 4:4:4.
Kopya Korumalı
HDMI girişi kopya korumalı HDMI kaynaklarından görüntü alamaz. Görüntü bağlamadan veya içeriğin dağıtımından önce mutlaka telif hakkı mülkiyetini doğrulayınız.
Yazılım
Yazılım Kontrolü
USB veya Ehernet aracılığıyla Mac OS X™ ve Windows™ yazılım güncellemesi.
Dahili Yazılım Güncellemesi
Dahil edilen güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan ya da daha sonrası.
Windows 8.1 ya da Windows 10.
Ayar Kontrolü
Ana Ayarlar Kontrolü
Mini Switchler, USB ve ücretsiz yardımcı yazılım aracılığıyla Ethernet.
Opsiyonel Ön Panel Kontrol
LCD, döner kontrol düğmesi ile altı butonlu ön montajlı Smart Panel.
Güç Gereksinimi
Güç Kaynağı
IEC C14 soketi ile 1 adet dahili uluslararası AC güç kaynağı IEC Güç kablosu gerekir. 90 - 240V AC Giriş.
Ethernet üzerinden Güç Kaynağı
PoE+ kullanılarak 48V aracılığıyla çalıştırılabilir (ethernet üzerinden güç).
Güç Tüketimi
16 Watt
Çalışma Voltaj Aralığı
90 - 240V AC

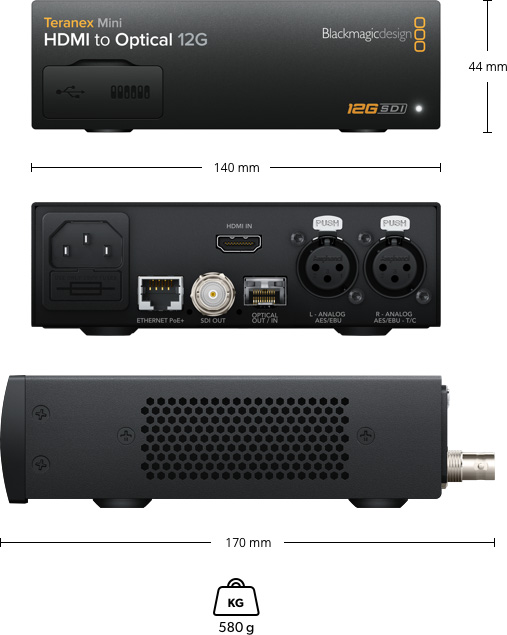

Fiziksel Özellikler
Çevresel Özellikler
Çalışma Isısı:
0°to 40°C
Saklama Isısı:
-20° to 60°C
Bağıl Nem:
0% to 90% yoğuşmasız
Kutu İçeriği
Teranex Mini - HDMI to Optical 12G
Yazılım ve kullanım kılavuzu ile SD kartı
