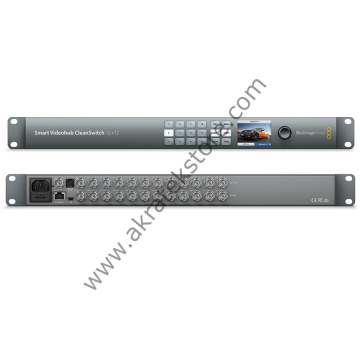

Smart Videohub CleanSwitch 12x12
Smart Videohub CleanSwitch 12x12
Teknik Özellikler
Ürün Tanımı
Tüm girişlerde dahili yeniden senkronlayıcılara sahip kompakt 6G-SDI yönlendirici, aynı video standardındaki tüm video kaynakları arasında temiz geçiş sağlar ve SDI akışlarının otomatik olarak yeniden zamanlanması için 12 adet yeniden senkronlayıcı olarak da kullanılabilir. Smart Videohub CleanSwitch adeta tüm SD, HD ve Ultra HD video formatlarında 12 giriş ve 12 çıkışı destekler. Aynı anda aynı yönlendiricide olan birden fazla formatı destekler ve aynı video standardı arasında geçiş yaparken referans kare hızıyla eşleşen birden çok format arasında sıçramasız geçiş sağlar. Ön panel butonu ve döndürmeli düğme yönlendirme, yönlendirmeyi görüntülemek için LCD'li zarif işlenmiş metal ön panel ve video izleme ile uzaktan Ethernet kontrol gibi özelliklere sahiptir.

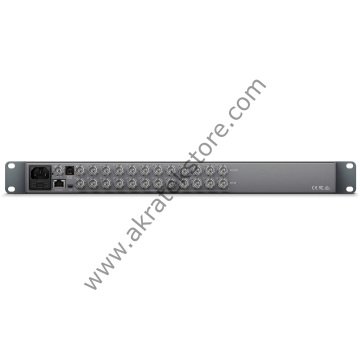

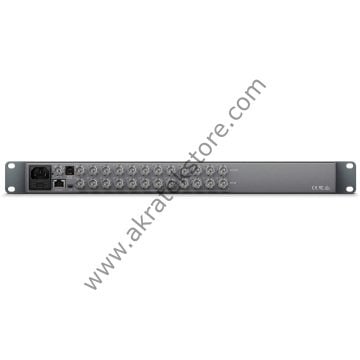

Bağlantılar
SDI Görüntü Girişi
12
SDI Video Çıkış
12
SDI Hızları
270Mb, 1.5G, 3G, 6G.
Video Giriş Yeniden Senkronlayıcı
Clean switch için tüm 12 girişte.
SDI Reclocking
Tüm SDI çıkışlarda.
Referans Girişi
Tri-Sync ya da Black Burst.
Kontrol Panel Bağlantısı
Ethernet.
Seri Kontrol Bağlantısı
RJ-6 RS-422.
Çoklu Hız Desteği
SD, HD veya 6G-SDI'yı otomatik olarak algılar. 4K, HD ve SD video'nun eşzamanlı yönlendirmesi.
Güncellemeler
USB .

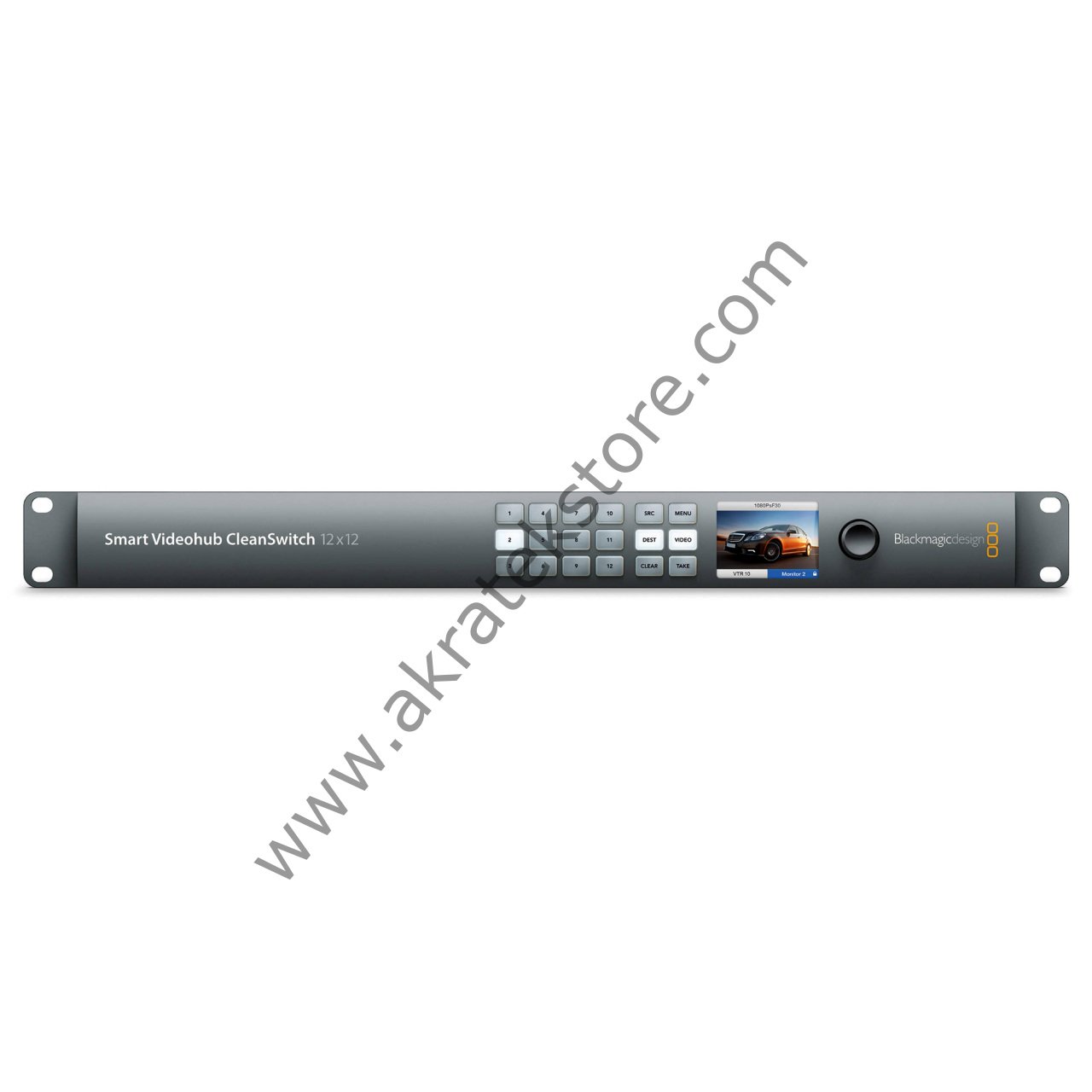

Ön Panel Yönlendirici Kontrolü
Videohub'un yerel kontrolu için 12 buton. LCD ekran veya RJ45 Ethernet kontrolü için 6 buton ve kaydırma tekerleği.
Yönlendirici Konfigürasyonları
Ön panel LCD ya da RJ45 Ethernet aracılığıyla.
RS-422 Yönlendirici Kontrolü
Yönlendirici çapraz eşleştirme kontrolü için 1 adet giriş
Standartlar
SD Video Standardı
525i59.94 NTSC, 625i50 PAL.
HD Video Standardı
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Video Standardı
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD Video Standardı
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
4K Video Standardı
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 424M Level A ve B, SMPTE 425M, ITU‑R BT.656 ve ITU‑R BT.601.
SDI Video Örnekleme
4:2:2 ve 4:4:4
SDI Ses Örnekleme
48kHz ve 24 bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
10-bit 4:2:2 ve 4:4:4
SDI Renk Düzeni
YUV veya RGB.
SDI Otomatik Geçiş
SD-SDI, HD-SDI ve 6G-SDI arasında otomatik olarak her girişte seçim yapar.
SDI Metadata Desteği
SMPTE 352M'e göre Video payload tanımlama yardımcı veri
Kontrol
Dahili Kontrol Paneli
Menü kontrolü için kaydırma tekerleği ve 6 buton'la birlikte Videohub'un yerel kontrolü için 12 buton. 2.2 inch renkli ekran.
Harici Kontrol Paneli
Mac OS X ve Windows için Blackmagic Videohub yazılım kontrol paneli içerir. Blackmagic Smart Control ve Blackmagic Master Control donanım panellerine destek sağlar. Blackmagic Videohub SDK ve Ehternet Videohub Control Protokolü içerir.
Yazılım
Yazılım Kontrolü
Windows™ ve Mac OS X™ için ücretsiz yönlendirici kontrol dahil.
Dahili Yazılım Güncellemesi
Dahil olan güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan ya da daha sonrası.
Windows 8.1 ya da Windows 10.
Ekran
Video ve menü ayarları için dahili LCD.
Güç Gereksinimi
Güç Kesintisine Karşı Koruma
Yönlendirici bağlantıları korunur ve çalıştırıldığında anında yeniden yüklenir.
Güç Kaynağı
IEC Güç kablosu gerekir. 90 - 240V AC giriş.

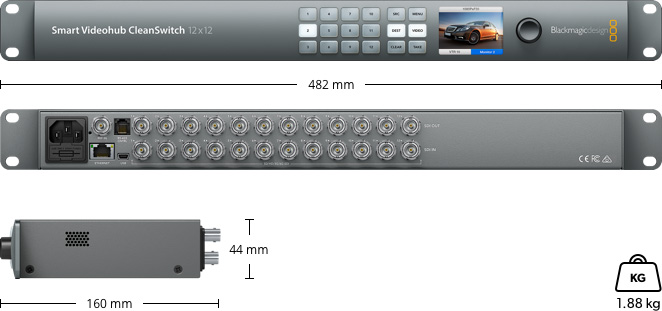

Fiziksel Özellikler
Fiziksel Kurulum
1 rack ünitesi boyutunda. Derinlik 6 inç'ten daha az
Çevresel Özellikler
Çalışma Isısı:
0° ile 40° C arası
Saklama Isısı:
-20° ile 45° C arası
Bağıl Nem:
0% ile 90% arası yoğuşmasız
Kutu İçeriği
Smart Videohub CleanSwitch 12x12
Yazılım ve kullanım kılavuzu ile SD kartı
