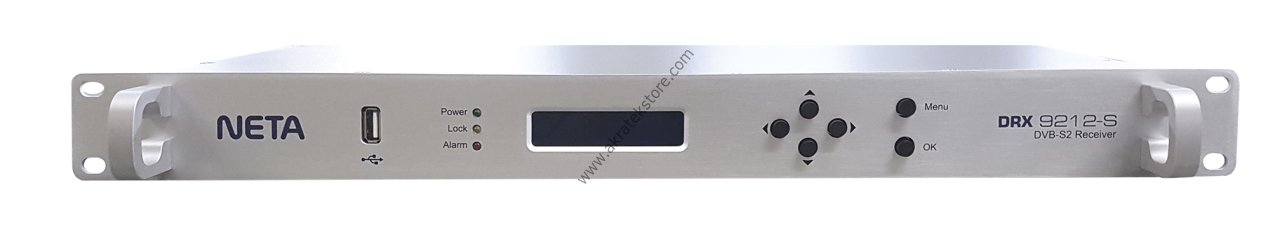

DRX9212S
PROFESYONEL HD-SDI UYDU ALICISI
IRD (Integrated Receiver Decoder) ürün grubu, özellikle yayıncı firmaların kullandığı, profesyonel bir uydu yayın alıcısıdır. SD ya da HD olan ürün üzerinde opsiyonel olarak XLR, ASI, SDI, EAS EBU, CI, Ethernet, çıkışları olabilmektedir. Ethernet üzerinden ürünleri uzaktan yönetmek mümkündür. Ayrıca NMS (NETA Menagement System) yazılımı ile farklı yerlerde çalışan cihazları tek bir noktadan kontrol edilir.
DVB-S/S2, H264 (HD/SD), MPEG 1/2/4 uyumlu,
SCPC/MCPC desteği,
BISS Mode-1, Mode-E,
Common Interface (CI),
RDS data çıkışı,
2x16 karakter LCD Display,
Ön Panel Tuş takımı,
POWER, LOCK ve ALARM Led Gösterge,
VBI Teletext,
Ekstrem çalışma şartlarına uygun SMPS
Donanım ve yazılım watchdog,
Ses lisan seçimi,
USB’den yazılım yükleme,
|
DRX9200 Profesyonel IRD Alıcısı |
|||
|---|---|---|---|
|
RF KARAKTERİSTİKLERİ |
VIDEO DEKODER | ||
| Standart | DVB-S,DVB-S2 | Video Sistemi | PAL, NTSC, SECAM |
| Demodülatör | QPSK (DVB-S), 8PSK | SD Dekoder (4:2:0) | MPEG2 MP@ML (SD) |
| Giriş Konnektörü | F tipi (dişi), 75 Ohm | HD Dekoder (4:2:0) | MPEG4 MP@L4.1 ve HP@L4.1 (H264 HD), MPEG4 MP@L3.1 (H264 SD) MPEG2 MP@HL (HD), MPEG2 MP@ML (SD) |
| Loop Konnektörü | F tipi (dişi), 75 Ohm | ||
| Frekans Aralığı | 950-2150 MHz | VIDEO ÇIKIŞI | |
| Sembol Hızı | 128 ksymbol/sn – 1500 ksymbol/sn | Video Formatı | Kompozit PAL/NTSC/SECAM |
| FEC/QPSK |
S1-QPSK : 1/2, 2/3, 3/4, 5/6, 7/8 S2-QPSK : 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 8/10 S2-8PSK : 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 otomatik seçim |
Çıkış Seviyesi | 1 Vpp Ayarlanabilir |
| LNB Besleme | 13/18V veya Kapalı | Çıkış Empedansı | 75 Ω |
| 22KHz Tonu | Açık / Kapalı | Chroma- Luma Kazanç | < 5 % |
| DiSEqC | 1.1 | Chroma- Luma Gecikme | < 25 ns |
| Giriş Seviyesi | -65dBm... -25dBm | Nonlinear Luminance | < 4 % |
| Ana Konnektör tipi | BNC, dişi | ||
| Monitor konnektör tipi | BNC, dişi | ||
| AUDIO DEKODER | AES/EBU SES ÇIKIŞI | ||
| Dekoder | MPEG-1 Layer I, II | Konnektör tipi | XLR tipi (erkek) |
| Mod | Mono, Dual Mono, Stereo | Mod | Mono, Dual Mono, Stereo |
| Örnekleme Hızı | 32, 44.1 ve 48KHz | Örnekleme Hızı | 32, 44.1 ve 48KHz, Ayarlanabilir |
| Çıkış Kontrolü | +18dBm max. (@600 Ω, ayarlanabilir) | Empedans | 110 Ω |
| Konnektörler | Çift XLR (erkek tipi) | ||
| Çıkış tipi | Elektronik dengeli | ASI ÇIKIŞI | |
| Frekans Aralığı | 20Hz’den 20KHz’e | Konnektör tipi | BNC tipi |
| Frekans Düzlüğü | <1dB | Veri Hızı | 270Mbit/sec |
| Harmonik Bozulma | < 0.5% < 0.5% | Paket tipi | 188 byte |
| S/N Oranı | > 60dB | BISS Çözme modu | Mode-1 |
| Crosstalk | > 60dB | BISS Program Çözme | TS içinden 1 program seçilebilir (max 4 program.) |
| ETHERNET BAĞLANTISI | HD-SDI/SD-SDI ÇIKIŞ | ||
| Protokol | TCP/IP | Konnektör tipi | BNC tipi |
| Konnektör | RJ 45 | Data Hızı | 1.485Gb/s |
| Data Hızı | 10/100 Mbps | Gömülü Veri | Ses Kanalı |
| GÜÇ KAYNAĞI | USB or ethernet | FİZİKSEL VE ÇEVRESEL DEĞERLER | |
| Besleme Aralığı | SMPS, 220 VAC ±20%, 50Hz | Kabin | 19" 1RU |
| Güç Tüketimi | 30W | Ebatlar | 44.5mm (1RU) x 480mm x 240mm |
| Ağırlık | 2800 gr. | ||
| Çalışma Sıcaklığı | -10 ~ +50°C | ||
| Soğutma | Dahili Fan | ||
