Görüntü Sensörü
Sensör
Tam Kare CMOS sensör
Sistem
RGB ana renk filtresi (Bayer dizisi)
Sensör Modları
Tam Kare / Süper 35 mm (Kırpma) / Süper 16 mm (Kırpma)
Toplam Piksel
Yaklaşık 20,8 megapiksel (6062 x 3432)
Etkin Pikseller (Tam Kare Modu)
Yaklaşık 18,69 megapiksel (5952 x 3140): Çözünürlük olarak 5952 x 3140 veya 4096 x 2160 veya 2048 x 1080 seçildiğinde
Yaklaşık 17,52 megapiksel (5580 x 3140): Çözünürlük olarak 3840 x 2160 veya 1920 x 1080 seçildiğinde
Etkin Sensör Ekran Boyutu
38,1 x 20,1 mm (diyagonal olarak 43,1 mm): Çözünürlük olarak 5952 x 3140, 4096 x 2160 veya 2048 x 1080 seçildiğinde
35,7 x 20,1 mm (diyagonal olarak 41,0 mm): Çözünürlük olarak 3840 x 2160 veya 1920 x 1080 seçildiğinde
Dinamik Aralık
Canon Log 2: %1600/15+ kademeli
Canon Log 3: %1600/14 kademeli
Geniş DA: %800 (ISO 400'de)
Görüntü İşlemcisi
Tip
DIGIC DV7
Lens
Lens Yuvası
Canon EF Yuvası. Adaptör aksesuarı (EF veya PL) aracılığıyla B4 yuvalı lens
Lens Büyütme faktörü (Cinema Sabit Lensleri dahil EF Yuvalı lensler için)
Tam Kare:
5952 X 3140/4096 X 2160/2048 X 1080: x1,00
3840 X2160/1920 X 1080: x1056
Süper 35 MM (Kırpma):
4096 X 2160/2048 X 1080: x1460
3840 X 2160/1920 X 1080: x1534
Süper 16 mm (Kırpma):
4096 X 2160/2048 X 1080: x2920
3840 X 2160/1920 X1080: x3069
Değiştirilebilir Lens Yuvası
Var, Cinema Mount veya PL ile kullanıcı tarafından EF'ye değiştirilebilir
Çevresel aydınlatma düzeltmesi
VAR (kullanılan lense bağlıdır)
ND filtre
Dahili ND filtre sistemi aracılığıyla maksimum 10 kademe (uzatılmış modda)
Odak kontrolü
EF Yuvası: Lens, kablosuz kontrol veya kablolu uzaktan kumanda ile (kullanılan lense bağlıdır)
PL Yuvası: Yalnızca Cine Servo lensler
Iris kontrolü (EF yuvalı lensler)
Gövde, sap, kablosuz kontrol veya kablolu uzaktan kumanda ile.
1/2 kademe, 1/3 kademe veya FINE kontrolü.
Yakınlaştırma sırasında sabit F sayısı korunabilir.
Cooke/I Teknolojisi Desteği
Var (yalnızca lens yuvası değiştirildikten sonra PL Yuvası)
Anamorfik Lens Desteği
Var, x2,0/x1,3
Görüntü sabitleme sistemi
Kullanılan lense bağlı olarak optik
Kayıt
Dahili Kayıt
Cinema RAW Light veya XF-AVC/MXF için CFexpress kart x2, XF-AVC Proxy kayıt için SD kart
SD kart ayrıca Fotoğraf Depolama (1920 x 1080), CP ayar aktarımı ve ürün yazılımı güncellemesi için kullanılır
Kayıt süresi (Cfexpress kart, 512 GB) Yaklaşık
Cinema RAW Light: 5952 x 3140: 2,1 Gbps: 30 Dakika
4096 x 2160: 1 Gbps: 65 Dakika
2048 x 1080: 250 Mbps 270 Dakika
XF-AVC/MXF: 4096 X 2160: 810 Mbps 80 Dakika/410 Mbps 165 Dakika
2048 X 2160: 310 Mbps 215 Dakika/160 Mbps 425 Dakika
Kayıt Formatları
Cinema RAW Light (CRM), XF-AVC (MXF)
Sistem Frekansı/Kare Hızları
59,94 Hz modu (59,94P / 59.94i / 29,97P / 23,98P)
50,00 Hz modu (50,00P/50,00i/25,00P)
24,00 Hz modu (24,00P)
Cinema RAW Light Bit Hızı/Bit Derinliği (PAL)
5952 X 3140: 50,00P, 2,1Gbps 10 bit/25,00P, 2,1 Gbps 12 bit
4096 x 2160: 50,00P,1 Gbps 10 bit/25,00P, 1 Gbps 12 bit
2048 X 1080: 50,00P, 250 Mbps 10 bit/25,00P 250 Mbps 12-bit
XF-AVC Kayıt Bit Hızı/Örnekleme (PAL)
4096 X 2160/3840 X 2160: 50,00P YCC 4:2:2 10 bit 810 Mbps/25,00P YCC 4:2:2 10 bit 410 Mbps
2048 X 1080/1920 X 1080: 50,00P YCC 4:2:2 10 bit 310 Mbps/25,00P YCC 4:2:2 10 bit 160 Mbps
Tümü Kare İçi
SD Karta XF-AVC Proxy Kayıt Bit Hızı/Örnekleme (PAL)
2048 X 1080: 50,00P, YCC 4:2:0 8 bit 35 Mbps/25,00P, YCC 4:2:0 8 bit 24 Mbps Long GOP
Yavaş/Hızlı çekim
Var, Cinema RAW Light 5952 x 3140/4096 x 2160: 1 -60 FPS/2048 x1080 (2K Kırpma) 1 -120 FPS
XF-AVC: 4096 x 2160/3840 x 2160 (810/410 Mbps) 1 - 60 FPS (Tam Kare/Süper 35 mm Kırpma)
2048x1080/1920x1080 1 - 60 FPS (Tam Kare/Süper 35 mm Kırpma)
1 - 120 FPS (Süper 16 mm Kırpma)
Aralık Kaydı
Yok
Kare Kaydı
Yok
Ön Kayıt (önbelleğe kayıt)
Var, 3 saniye
Aktarmalı Kayıt
Var
Çift Yuvaya (eşzamanlı) Kayıt
Var
Tersine Tarama
Var
HD->SD dönüştürme
Yok
Fotoğraf depolama ortamı
SD/SDHC hafıza kartı
Fotoğraf Kayıt Boyutu
Yaklaşık 2048x1080'de 930 KB; Yaklaşık 1920x1080'de 880 KB
Sistem
Dalga Biçimi Monitörü
Var. MON., VİDEO veya HDMI Terminalleri aracılığıyla (1-4 SDI Çıkışından kullanılamaz)
Çizgi Görüntüleme/Çizgi ve Nokta/Çizgi Seçme/Alan Görüntüleme/RGB Görüntüleme/YPrPb. HDR PQ ve HDR-HLG çıkışı desteklenir.
Sahte Renk Görüntüleme (Pozlama Göstergesi)
Var. MON., VİDEO veya HDMI Terminalleri aracılığıyla
Renk Çubukları
SMPTE, EBU ve ARIB renk çubukları mevcuttur. Menüye bakın.
Artırma
Artırma 1, Artırma 2 (Renk, Kazanç, Frekans özelleştirilebilir)
Zebra
İşaretçiler
Seçilebilir Açma/Kapatma: merkez, yatay, ızgara, en/boy, güvenlik bölgesi ve dikdörtgen işaretleyici. Seçilebilir renk, sarı, mavi, yeşil, kırmızı, siyah, gri veya beyaz.
EVF
Dahili EVF
Yok
Opsiyonel EVF Aksesuarı
Var. OLED Elektronik Vizör, EVF-V50 veya EVF-V70
Girişler/Çıkışlar
Ses girişi
2 adet XLR 3 pimli konektör, 3,5 mm stereo mini jak (yalnızca giriş)
Kamera gövdesinde giriş 1 ve 2. Opsiyonel Genişletme Ünitesi EU-V2'de (Giriş 3 ve 4) ek 2x 3 Pimli XLR
Kulaklık çıkışı
3,5 mm stereo mini jak (yalnızca çıkış, Kamera Gövdesi).
Video monitör çıkışı
MON.: BNC jakı (yalnızca çıkış, Kamera Gövdesi).
HDMI
HDMI konektörü (tip A) (yalnızca çıkış, Kamera Gövdesi).
USB
Var, Yalnızca giriş, Kamera Gövdesi. (GP-E2 bağlantısı)
SDI çıkışı
BNC jakı 1 x 12G-SDI Çıkışı (yalnızca çıkış, Kamera Gövdesi).
Zaman kodu
BNC jakı (giriş/çıkış, Kamera Gövdesi).
Genlock
Var, opsiyonel Genişletme Ünitesi EU-V1 ve EU-V2 ile. BNC jakı (yalnızca giriş/SENKRONİZASYON ÇIKIŞI konektörü görevi de görür)
Senkronizasyon
BNC jakı (yalnızca çıkış/GENLOCK konektörü görevi de görür)
Bileşen çıkışı
Yok
AV terminali
Yok
DC Çıkışı
Var, opsiyonel EU-V2 ile. DC 24 V 2 A jak, Fischer 3 pimli jak (yalnızca çıkış),
D-Tap bağlantısı, maksimum 50 W
DC girişi
XLR 4 pimli jak
Uzaktan Kumanda Terminali
UZAKTAN KUMANDA A konektörü 2,5 mm stereo mini jak (yalnızca giriş)
Opsiyonel EU-V1 veya EU-V2 ile UZAKTAN KUMANDA B konektörü Yuvarlak 8 pimli jak (RS-422 için)
Kablosuz Kontrol Terminali
Var
Lens terminali
Var, opsiyonel EU-V2 ile. 12 pimli jak
Ethernet terminali
Var, opsiyonel EU-V1 ve EU-V2 ile. Ethernet konektörü (RJ45) (1000 BASE-T destekler)
IP Akışı
Var. Ethernet bağlantısı aracılığıyla. (Wi-Fi özelliği doğrulanacak) 9 Mbps/4 Mbps: 1920 X 1080 (59,94p/59,94i/50,00p/50,00i) opsiyonel EU-V1 veya EU-V2 gereklidir
Kullanıcı Görüntüleme LUT girişi
VAR
Video konektörü
LM-V2 Monitör veya opsiyonel EVF-V70 vizör ya da LM-V1 monitör için Canon tescilli teknik özellikler (özel 13 pimli jak)
Muhtelif
Kayıt lambası
Var
Özel Düğme
Var
Pozlama
Pozlama ölçümü
Manuel pozlama; enstantane ayarına, iris ayarına, ISO/kazanç ayarına ve ND filtre ayarı ile Basmalı Otomatik İris, Otomatik İris ayarlarına göre belirlenir
Pozlama Telafisi
Var
Otomatik Pozlama modu
Uyumlu lenslerle Otomatik İris
Basmalı Otomatik İris
Var, EF modelinde uyumlu tüm lensler, opsiyonel EU-V2'de 12 pimli bağlantı ile yalnızca PL Sürümünde uyumlu Canon Cine Servo lensler
Pozlama Kilidi
Yok
Otomatik Kazanç Kontrolü ayarı
Var
ISO Hassasiyeti
1 Kademeli Ekran: [100], 160(*), 200, 400, 800, 1600, 3200, 6400, 12.800, 25.600, [51.200,102.400]
ISO hızı genişletme AÇIK iken [---] görüntülenir. (*) ISO hız genişletme KAPALI iken görüntülenir
1/3 Kademeli Ekran: [100,125], 160, 200, 250, 320, 400, 500, 640, 800, 1000, 1250, 1600, 2000, 2500,
3200, 4000, 5000, 6400, 8000, 10000, 12800, 16000, 20000, 25600,
[32000, 40000, 51200, 64000, 80000, 102400]
[---] ISO hız genişletme AÇIK iken.
Otomatik Odaklama Sistemi (EF Yuvası)
Dual Pixel CMOS AF, Kontrast AF
AF Kare Boyutları (EF Yuvası)
Geniş; yaklaşık boyut: Resim görüntüleme aralığının %20 (dikey) x %25'i (yatay)
Küçük; yaklaşık boyut: Resim görüntüleme aralığının %20'si (dikey) x %8'i (yatay)
Sensörün %80'i (yaklaşık) üzerinde seçilebilir AF noktası
Otomatik Odaklama Modları (EF Yuvası)
Tek Çekim AF, Kesintisiz AF ve AF Destekli MF. Tüm modlar EF lensin AF/MF düğmesi AF ayarındayken etkinleşir.
Tek Çekim AF, Kesintisiz AF, AF Destekli MF
Yüz Algılama AF (Yalnızca EF Sürümü)
Yüz Önceliği veya Sadece Yüz.
Odak Kılavuzu
EF sürümü: Uyumlu tüm Canon EF lensler, Canon Cine Servo Lensler
Artış ayarı
[-6 dB,-3 dB], -2 dB(*), 0 dB, 3 dB, 6 dB, 9 dB, 12 dB, 15 dB, 18 dB, 21 dB, 24 dB, 27 dB,
30 dB, 33 dB, 36 dB, 39 dB, 42 dB, [45 dB, 48 dB, 51 dB, 54 dB]
ISO hızı genişletme AÇIK iken [---] görüntülenir. ISO hızı genişletme KAPALI iken (*) görüntülenir.
ISO hız genişletme AÇIK iken: -2 dB ila 54 dB
ISO hız genişletme KAPALI iken: 0,5 dB artışlarla -2 dB ile 42 dB arasında herhangi bir değer ayarlanabilir.
Shutter (Enstantane)
Kontrol Modları
Kapalı; Hız; Açı; Temiz Tarama (CS); Yavaş Enstantane (SLS)
Enstantane hızı
Kare hızına ve Enstantane Kontrol Moduna bağlı olarak 1 - 1/2000 saniye, 39 ayar seçeneği
Enstantane Açısı
Kare hızına bağlı olarak 11,25º - 360º
Yavaş Enstantane (SLS)
Kare hızına bağlı olarak 1/3, 1/4, 1/6, 1/8, 1/12, 1/15, 1/25, 1/30
Temiz Tarama
24,00 Hz* - 250,40 Hz
(*) Frekans, kare hızı ayarına göre değişir.
Özel Görüntü
Kayıtlı Yapılandırmalar
BT.709 (Geniş DA/BT.709 Gamı)
LOG (Canon Log 2/Sinema Gamı)
HDR-PQ (HDR-PQ/BT.2020 Gamı)
HDR-HLG (HDR-HLG/BT.2020 Gamı)
USER5'ten USER20'ye (Geniş DA/BT.709 Gamı)
*BT.709'dan itibaren HDR-HLG korunur.
Renk matrisi
Nötr: Doğru renk üretimi
Prodüksiyon Kamerası: Film prodüksiyonunda kullanım için renk üretimi
Video: C300/500 CP-OFF'a eşdeğer renk üretimi (ticari kameralar için)
HDR-HLG Profili
BT.2100: ITU-R BT.2100'e karşılık gelir
Canlı: ITU-R BT.2390'da Geleneksel Renk özelliğine karşılık gelir
Master Pedestal
-50 - +50
Master Black (Ana Siyah)
Her RGB -50 - +50 ve Ana Siyah -50 - +50 kanal için ayarlanabilir
Siyah Gama
Ayarlanabilir Seviye -50 - +50, Aralık -20 - +50 ve Nokta -20 - +50
Düşük Anahtar Doygunluk
Ayarlanabilir: -50 - +50
Diz
Nokta -50 - +109, Eğim -35 - +50, Doygunluk -10 - +10
Keskinlik
Düzey Ayarı, H Ayrıntı Frekansı, Çekirdeğini Çıkarma, HV Ayrıntı Dengesi, Sınır, Seçim, Diz Diyafram Açıklığı ve Düzeye bağlı netlik
Gürültü azaltma
Kapalı, Açık (1 - 12)
Cilt ayrıntısı
Kapalı, Düşük, Orta, Yüksek / Ton, Renk Parlaklığı, Alan, Parlaklık. 32 kademe
Seçici Parazit Azaltma
Kapalı, Düşük, Orta, Yüksek / Ton, Renk Parlaklığı, Alan, Parlaklık.
Renk matrisi
Faz, Artış ve RGB ayarı, Gama seçimi ile birlikte
Beyaz dengesi
AWB, KULLANICI ayarı 01 (ayar aralığı: 2000K - 15.000K/ -20CC -
+20CC), gün ışığı, tungsten, ayarlar (A/B)
Renk düzeltme
Alan seçme / iki alanın gözden geçirilmesi
Ayar seviyesi
-50 - +50 Açık / Kapalı
Wi-Fi ve GPS Özellikleri
Wi-Fi (Opsiyonel Aksesuar)
(1) WPS [Wi-Fi Korumalı Kurulum] (düğmeli sistem, PIN kodu sistemi)
(2) Manuel kurulum
(3) Erişim noktaları arama
Açık sistem, WPA-PSK, WPA2-PSK, WEP-64, WEP-128, TKIP, AES, Otomatik/manuel
GPS Bilgileri (Opsiyonel Aksesuar)
Enlem/Boylam/Yükseklik, Koordineli Evrensel Saat (UTC)
Beyaz Dengesi
Otomatik
VAR
Ön ayar
Gün Işığı (5400K), Tungsten (3200K), Kelvin (2000K-15000K, 100K aralıkları), Set A, Set B
Beyaz Dengesi Eşleştirme
Önceki modellerde var
Beyaz Dengesi Kaydırma
VAR. -9 - +9 (yalnızca Gün Işığı ve Tungsten)
Siyah dengesi
Siyah dengesi ayarı
VAR
Zaman kodu
Hesaplama sistemi
Regen, RecRun, Free Run, Harici, Beklet (Bazı kare hızlarında düşürme çerçevesi kullanılabilir)
Başlangıç değeri ayarı
"00:00:00:00", Ayar/Sıfırlama seçilebilir
Ses
Kayıt
Doğrusal PCM (24 bit/48 kHz), 4 kanal

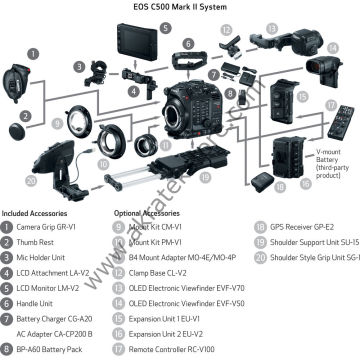

Aksesuarlar
Birlikte Verilen
Kamera Tutma Yeri GR-V1, Parmak yeri, Mikrofon tutma ünitesi [M4 vidalı], LCD Monitör LM-V2,
LCD Bağlantı Ünitesi LA-V2, Tutma yeri ünitesi, Omuz askısı SS-1200, Pil Şarj Cihazı CG-A20,
Kompakt güç adaptörü CA-CP200B, AC kablosu, Pil paketi (BP-A60),
Uzatma Sistemi Bağlantı Braketi, Ünite Kablosu UN-5,
Diğer: Durdurucu, Altıgen Anahtarlar (M4 ve M3), Altıgen Yuva Başlı Cıvata (1/4 inç),
Altıgen Yuva Başlı Cıvata (M3)
Opsiyonel
Canon Pil Paketi BP-A30/BP-A60 (kamera ile birlikte verilir)
Canon Pil Şarj Cihazı CG-A10/CG-A20 (kamera ile birlikte verilir)
Canon Uzaktan Kumanda RC-V100
Canon Kompakt Güç Adaptörü CA-CP200B (kamera ile birlikte verilir)
Canon Omuz Askısı SS-1200 (kamera ile birlikte verilir)
Canon Tripod tabanı TB-1
Canon GPS Alıcı GP-E2
Canon Ünite Kablosu UN-5 (birlikte verilir)/UN-10 (ayrıca satın alınır)
Canon OLED Elektronik Vizör EVF-V50(*)/EVF-V70
* Canon Uzatma ünitesi 1: EU-V1
* Canon Uzatma ünitesi 2: EU-V2
* Canon EF Cinema Lock Montaj Kiti CM-V1
* Canon PL Montaj Kiti PM-V1
Canon B4 Yuva Adaptörü MO-4E/MO-4P
Canon LCD Monitörü LM-V2 (dahil)/LM-V1
Canon LCD Bağlantı Ünitesi LA-V2 (dahil)/LA-V1
Canon Kamera Tutma Yeri GR-V1 (dahil)
Canon Omuz Destek Ünitesi SU-15
Canon Omuz Tipi Tutma Ünitesi SG-1
Canon Kelepçe Tabanı CL-V2
Canon Çubuk Kelepçesi RD-1
Canon Tutma Yeri Ünitesi HDU-2
Canon 8 pimli Uzaktan Kablo RR-10/RR-100
Canon EF/EF sinema lens grubu, Canon PL sinema lens grubu ve aksesuarlar
bu lensler için tasarlanmıştır
(*) Yeni ürünler
Üçüncü Taraf Aksesuarlar
V Kilitli pil
Çeşitli
Boyutlar (Yalnızca Ana Gövde)
153 x 148 x 168 mm (GxYxD)
Ağırlık (yalnızca gövde)
Yaklaşık 1750 g
Çalışma Sıcaklığı aralığı
Yaklaşık 0 - 40°C, (%85 bağıl nem)
Yaklaşık -5 - 45°C, (%60 bağıl nem)
Güç Beslemesi
BP-A60 (Birlikte verilir), BP-A30 (Opsiyonel) V Kilitli EU-V2, 11 V - 20 V, Ana 4 pimli XLR
