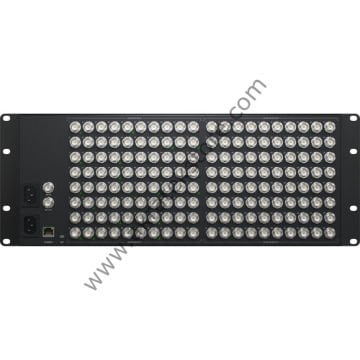

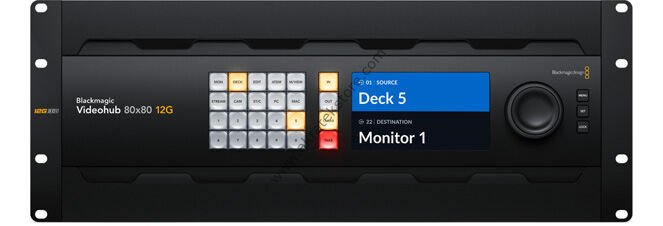

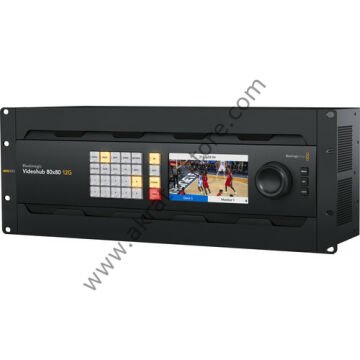

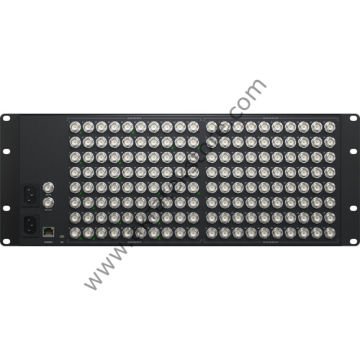

Blackmagic Videohub 80x80 12G
BLACKMAGIC VIDEOHUB 80X80 12G
Ürün Tanımı
Blackmagic Videohub 12G 80x80, aynı anda yönlendiricideki her tür SD, HD ve Ultra HD sinyal birleşimini destekleyen, sıfır gecikmeli, gelişmiş bir video yönlendiricidir. 80 adet 12G-SDI giriş, her bir BNC üzerinde SDI sinyalini gösteren LED ışıklara sahiptir, ayrıca dört raf ünitesi boyundaki şık bir tasarımında 80 adet 12G-SDI çıkış, yedek güç ve referans bağlantıları bulunur. Geniş tam HD LCD ekranı, yönlendirme işlemini gerçekleştirmeden önce video sinyalini görmenizi sağlar ve yönlendirme etiketlerini ve video formatlarını açık bir şekilde görüntüler. Sinyal yönlendirme, doğrudan buton seçimi veelektronik kavramaya sahip döndürmeli düğme kontrolü ile gerçekleştirilebilir. Ayrıca, SDI re-clocking, yani SDI sinyal yenileme özelliğine ve harici Ethernet kontrolüne sahip olmanın yanı sıra, 2160p60'a kadar tüm SDI video formatlarınıdestekler.
Bağlantılar
SDI Video Girişi
80
SDI Video Çıkışı
80
SDI Hızları
DVB-ASI, 270Mb, 1.5G, 3G, 6G,12G.
Video Girişi Yeniden Senkronizasyonu
Yok
SDI Reclocking
SDI çıkışların tümünde.
Referans Girişleri
Tri-Sync ya da BlackBurst.
Referans Çıkışları
Referans sonlandıran düz geçişçıkışı.
Ethernet
10/100/1000 BASE-T’yidestekler.
Bilgisayar Arabirimi
USB-C
Formatlar
SD Video Standartları
525i59.94 NTSC, 625i50 PAL.
HD Video Formatları
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p47.95, 1080p48, 1080p50, 1080p59.94, 1080p60.
1080PsF23,98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30.
2K Video Standartları
2Kp23.98 DCI, 2Kp24 DCI, 2Kp25 DCI, 2Kp29.97 DCI, 2Kp30 DCI, 2Kp47.95 DCI, 2Kp48 DCI, 2Kp50 DCI, 2Kp59.94 DCI, 2Kp60 DCI.
2KPsF23.98 DCI, 2KPsF24 DCI, 2KPsF25 DCI, 2KPsF29.97 DCI, 2KPsF30 DCI.
Ultra HD Video Formatları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p47.95, 2160p48, 2160p50, 2160p59.94, 2160p60.
4K Video Standartları
4Kp23.98 DCI, 4Kp24 DCI, 4Kp25 DCI, 4Kp29.97 DCI, 4Kp30 DCI, 4Kp47.95 DCI, 4Kp48 DCI, 4Kp50 DCI, 4Kp59.94 DCI, 4Kp60 DCI.
SDI Uyumluluğu
SMPTE259M, SMPTE292M, SMPTE296M, SMPTE372M, SMPTE424M, SMPTE425M seviye A ve B
SMPTE2081-1, SMPTE2081-10, SMPTE2082-10, ITU‑R BT.656 ve ITU‑R BT.601
SDI Ses Örnekleme
48kHz ve 24-bit televizyon standardı örneklemehızı.
SDI Video Örnekleme
YUV 4:2:2 ve RGB4:4:4
SDI Renk Hassasiyeti
Tüm HD ve 2K modlarda, 2160p30’a kadar UltraHD modlarda ve 4Kp30 DCI’ya kadar 4K modlarda 10-bit ve 12-bit RGB 4:4:4. Tümmodlarda 10-bit YUV4:2:2.
SDI Renk Düzeni
REC601, REC709, REC2020.
SDI Otomatik Algılama
Her bir girişin farklı bir televizyon standardında çalışabilmesi için girişlerin her birinde otomatik olarak 270Mb SD-SDI, 1,5G HD-SDI, 3G Aseviye ve Bseviye HD-SDI, 6G HD-SDI, 12G-SDI ve DVB-ASI arasında seçimyapar.
SDI Metaveri Desteği
SMPTE 352M'ye uygun olarak video veri yükü tanımlama yardımcıverileri.
Kontrol
Dahili Kontrol Paneli
Menüyü kontrol etmek için 3buton ve arama kadranı ile Videohub’un dahili kontrolü için 24 buton. 5inç renkliekran.
Harici Kontrol Paneli
Mac ve Windows için Blackmagic Videohub yazılım kontrol paneli içerir. Videohub Smart Control Pro and Videohub Master Control Pro donanım panellerini destekler. Blackmagic Videohub SDK ve Ethernet Videohub Control Protocol yazılımlarıdahildir.
Kontrol Panel Bağlantısı
Ethernet
Yazılım
Yazılım Kontrolü
Windows™ ve Mac™ için ücretsiz yönlendirici kontrolüdahildir.
Dahili Yazılım Güncellemesi
Dahil edilen güncelleyici uygulamasıüzerinden.
İşletim Sistemleri
Mac 12.0 Monterey,
Mac 13.0 Ventura veya dahaüzer
Windows 10, 64-bit.
Windows 11.
Ekran
Ekranlar
Video ve menü ayarları için dahili 5inçLCD.
Güç Bilgileri
Güç Kaynağı
2 xDahili 100 -240V AC 50/60Hz
IEC güç kablolarıgerekir.
Güç Kesintisine Karşı Koruma
Sinyal dağıtım noktası bağlantıları korunur ve çalıştırıldığında anında yenidenyüklenir.
Güç Kullanımı
92 Wazami.
Fiziksel Kurulum
4 RUyükseklik.
Çevresel Koşullar
Çalışma Ortamı Sıcaklığı
0° ila 40° C (32°ila104°F)
Saklama Ortamı Sıcaklığı
-20° ila 60° C (-4°ila‑140°F)
Bağıl Nem
%0 ila %90 yoğuşmasız
Kutu İçeriği
Blackmagic Videohub 80x80 12G
Yazılım indirmek için QR Kodlu yeni kullanıcıcüzdanı
