Blackmagic Universal Videohub 72
Universal Videohub 72
Teknik Özellikler
Ürün Tanımı

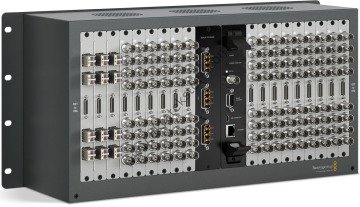

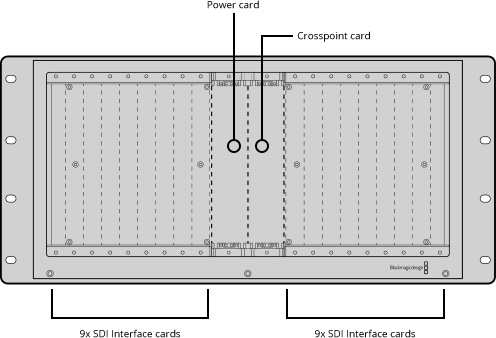

Rack kasa 18 adet BNC SDI veya optik fiber SDI arayüz'e kadar ve ayrıca tek bir 72 x 72 çapraz eşleştirme ve güç kartı eklemenize imkan verir. Çıkarılabilir fan rafı ile fanlar. www.akratekstore.com

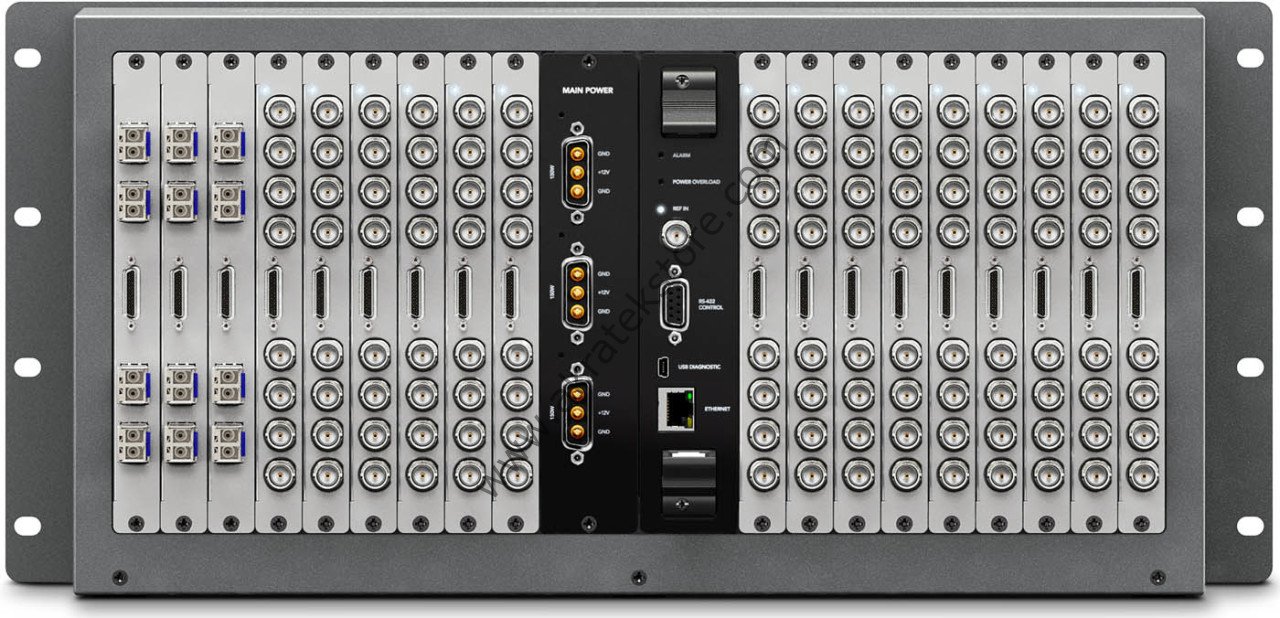

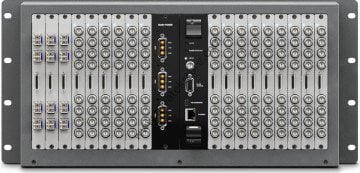

Bağlantılar
SDI Video Girişi
72 adede kadar SDI/HD-SDI, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir.
SDI Video Çıkış
Reclocking SDI ile 72 x SDI/HD-SDI'e kadar, 3G-SDI ve ASI. BNC SDI veya optik fiber SDI olabilir.
Referans Sinyali
Tüm SD, HD ve Optik bağlantılar için 1 adet Black Burst veya Tri-level Sync girişi.
Çoklu Hız Desteği
SD, HD veya 3G-SDI'yı otomatik olarak algılar. 2K, HD, SD video ve DVB-ASI'nın eşzamanlı yönlendirmesi.
ASI Desteği
Evet.
Güncellemeler
USB 2.0 yüksek hızlı (480Mb/sn) arayüzü kullanın.
Cihaz Kontrolü
72 adede kadar bağlantı kablo yoluyla çift yönlü Sony™ uyumlu RS-422 disk kaydedici kontrol portları.
Yönlendirici Kontrol
IP ağı üzerinde ortaklaşa kullanılan RJ45 Ethernet, Smart Control veya Master Control kullanın.
Yönlendirici Konfigürasyonları
Videohub kurulumu için RJ45 Ethernet ve IP ayarları için yalnızca USB2.
RS-422 Yönlendirici Kontrolü
Yönlendirici çapraz eşleştirme kontrolü için 1 adet giriş
Reclocking ( görüntü kalitesi düzeltme )
Tüm SDI çıkışlarda.
Standartlar
SD Format Desteği
525i29.97 NTSC, 625i25 PAL
HD Format Desteği
720p23.98, 720p24, 720p25, 720p29.97, 720p30, 720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Format Desteği
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M‑A, SMPTE 425M-B, ITU‑R BT.656 ve ITU-R BT.601.
SDI Video Hızları
SDI video bağlantıları SD, HD ve 2K arasında geçiş yapabilmektedir. SDI, 270 Mb/sn standart tanımlı SDI, 1.5 G-SDI HD-SDI ve 3G-SDI HD ile 2K SDI arasında geçiş yapar.
SDI Video Örnekleme
4:2:2 ve 4:4:4.
SDI Ses Örnekleme
48 kHz ve 24 bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
4:2:2 ve 4:4:4 10 bit.
SDI Renk Düzeni
YUV veya RGB.
SDI Otomatik Geçiş
Her bir girişin farklı bir televizyon standardında çalışabilmesi için her bir girişte otomatik olarak SD-SDI, HD-SDI, 3G-SDI ve DVB-ASI arasında seçim yapar.
SDI Metadata Desteği
SMPTE 352M'e göre Video payload tanımlama yardımcı veri
Yazılım
Dahili Yazılım Güncellemesi
Dahil olan firmwire (bellenim) güncelleme uygulaması aracılığıyla.

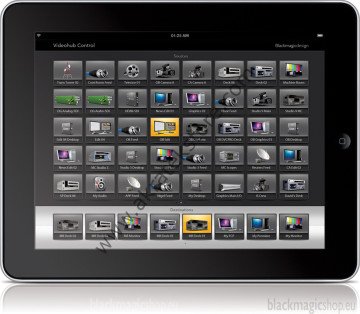

Yazılım Kontrolü
Windows™ ve Mac OS X™ için ücretsiz yönlendirici kontrol dahil.
İşletim Sistemleri
Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan veya daha sonrası.
Windows 8.1 ya da Windows 10.
Güç Gereksinimi
Güç Kaynağı
Yedek güç kaynağı opsiyonları mevcuttur. Harici alarmların bağlanması için GPI bağlantı.
Güç Kesintisine Karşı Koruma
Ana bilgisayardan bağımsız olarak yönlendirici bağlantıları korunur ve çalıştırıldığında anında yeniden yüklenir.
Fiziksel Özellikler

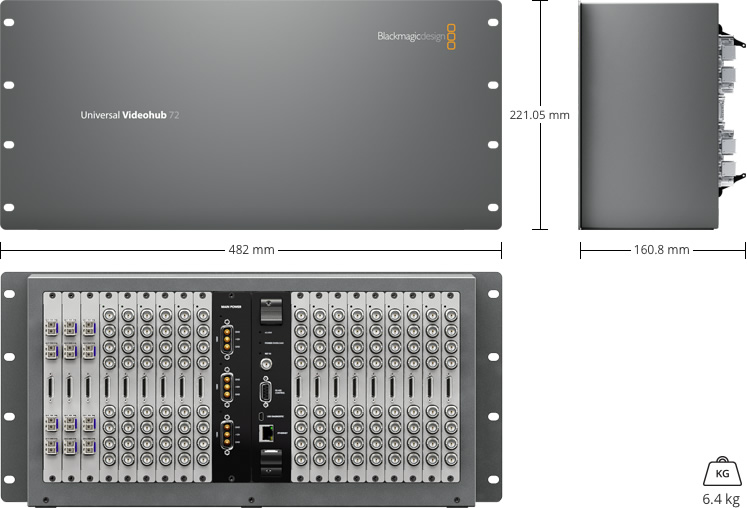

Fiziksel Kurulum
5 raf ünitesi boyutunda. Derinlik 6'' 'ten daha az
Çevresel Spesifikasyonları
Çalışma Isısı: 0° ile 40° C arası
Saklama Isısı: -20° ile 45° C arası
Bağıl Nem: 0% ile 90%
arası yoğuşmasız
Kutu İçeriği
Universal Videohub 72
Yazılım ve kullanım kılavuzu ile SD kartı
