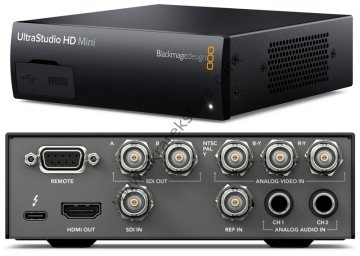

Bağlantılar

SDI Görüntü Girişleri

1 adet 3Gb/sn SD/HD geçişli.

SDI Görüntü Çıkışları

2 adet 3Gb/sn SD/HD geçişli, fill ve key destekler.

SDI Hızları

270Mb, 1.5G, 3G

Optik SDI

Yok

HDMI Video Girişleri

Yok

HDMI Görüntü Çıkışları

1 adet HDMI 1.4b A tipi konnektör.

Analog Görüntü Girişleri

Y, B-Y, R-Y/NTSC/PAL.

Analog Görüntü Çıkışları

Yok

Analog Ses Girişleri

Balanslı (Dengeli) ve balanssız (dengesiz) analog ses için 2 adet 1/4 inç jack bağlantı.

Analog Ses Çıkışları

Yok, yalnızca embedded (gömülü) ses.

SDI Ses Girişleri

SD ve HD'de gömülü 16 Kanal

SDI Ses Çıkışları

SD ve HD'de gömülü 16 Kanal

HDMI Ses Çıkışları

SD ve HD'ye gömülü 2 kanal.

Timecode Bağlantısı

Yok. RP-188 yalnızca.

Referans Girişi

Tri-Sync ya da Black Burst.

Desteklenen Codec'ler

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHD, DNxHR, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10 bit 4:2:2.

Yazılım

İçerdiği Yazılımlar

Mac OS X ve Windows'da, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic sürücüsü. Linux'de Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic sürücüsü.

Dahili Yazılım Güncellemesi

Yazılım sürücüsünde dahili firmwire (bellenim). Yazılım sürücüsü (driver) güncellemeleri sistem başlangıcında veya güncelleyici yazılım aracılığıyla yükler.

Yazılım Uygulamaları

DaVinci Resolve

Fusion

Final Cut Pro X

Premiere Pro CC

Avid Media Composer

After Effects CC

Avid Pro Tools

Steinberg Cubase

Autodesk Smoke

Adobe Photoshop CC

Diğer desteklediği uygulamalar: Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.

Görüntü Standartları

SD Görüntü Standartları

525i59.94 NTSC, 625i50 PAL

HD Görüntü Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K Görüntü Standartları

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p, 2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Ultra HD Görüntü Standartları

Yok

4K Görüntü Standartları

Yok

SDI Uyumu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M ve SMPTE 425M A/B.

SDI Metadata Desteği

RP 188/SMPTE 12M-2 ve kapalı altyazılama.

Ses Örnekleme

48kHz ve 24 bit televizyon hız.

SDI Görüntü Örnekleme

4:2:2/4:4:4

Renk Düzeni

REC 601, REC 709.

HDMI Çözünürlük

Bağlı bulunduğu cihazdan piksele piksel HD çözünürlük girişi.

Çoklu Hız desteği

SDI ve HDMI video bağlantıları standart tanımlı ve yüksek tanımlı arasında geçiş yapabilmektedir. SDI 270 Mb/sn, 1.5 Gb/sn ve 3 Gb/sn arasında geçiş yapar.

Donanim çerçeve arabellek

v210 (10 bit YUV), 2vuy (8 bit YUV), ARGB, BGRA (8 bit RGB), r210 (10 bit RGB), R12B,R12L (12 bit RGB).

Renk hassasi̇yeti̇

1080p30'a kadar 8, 10, 12-bit RGB 4:4:4, ve tüm standartlarda 8, 10-bit YUV 4:2:2.

Bi̇lgi̇sayar görüntü alma

Mac ve Windows için 1 adet Thunderbolt™ 3. Thunderbolt ana bilgisayardan güç temin eder, Blackmagic Desktop Video SDK içerir.

Kontrol

Dahili Kontrol Paneli

Yok. Video önizleme, ses göstergeleri ve durum için 2.2 inç renkli ekranı ile Teranex Mini Smart Paneli destekler.

Cihaz Kontrolü

1 adet RS-422 deck kaydedici kontrolü

İşlemci

Renk Düzeni Dönüşümü

Donanım bazlı gerçek zaman.

HD Aşağı Dönüşüm

Playback'te HD video formatlarıyla çalışılırken, SDI B çıkışta, gerçek zamanlı 10-bit donanım aşağı dönüşüm. Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında seçilebilir.

Gerçek Zamanlı Efektler

Final Cut Pro X dahili efektler. Premiere Pro CC Mercury Playback Engine efektler. Avid Media Composer dahili efektler. DaVinci Resolve.

Fiziksel Kurulum

Thunderbolt™ 3 USB-C portu olan bilgisayar gerektirir. Full sistem gereksinimleri için destek sayfalarına bakınız.

İşletim Sistemleri

Mac OS X 10.11 El Capitan,
macOS 10.12 Sierra,
macOS 10.13 High Sierra ya da daha sonrası.

Windows 7, 8.1 ve 10, tüm 64‑bit.

Linux

Güç Gereksinimi

Thunderbolt kablosu ile çalışır. Thunderbolt™ 3 USB-C portu olan bilgisayar gerektirir

Fiziksel Özellikler

Çevresel Özellikler

Çalışma Isısı

5° ile 40° C arası

Depolama Isısı

-20° ile 45° C arası

Bağıl Nem

%0 ile %90 arası yoğuşmasız

Kutu İçeriği

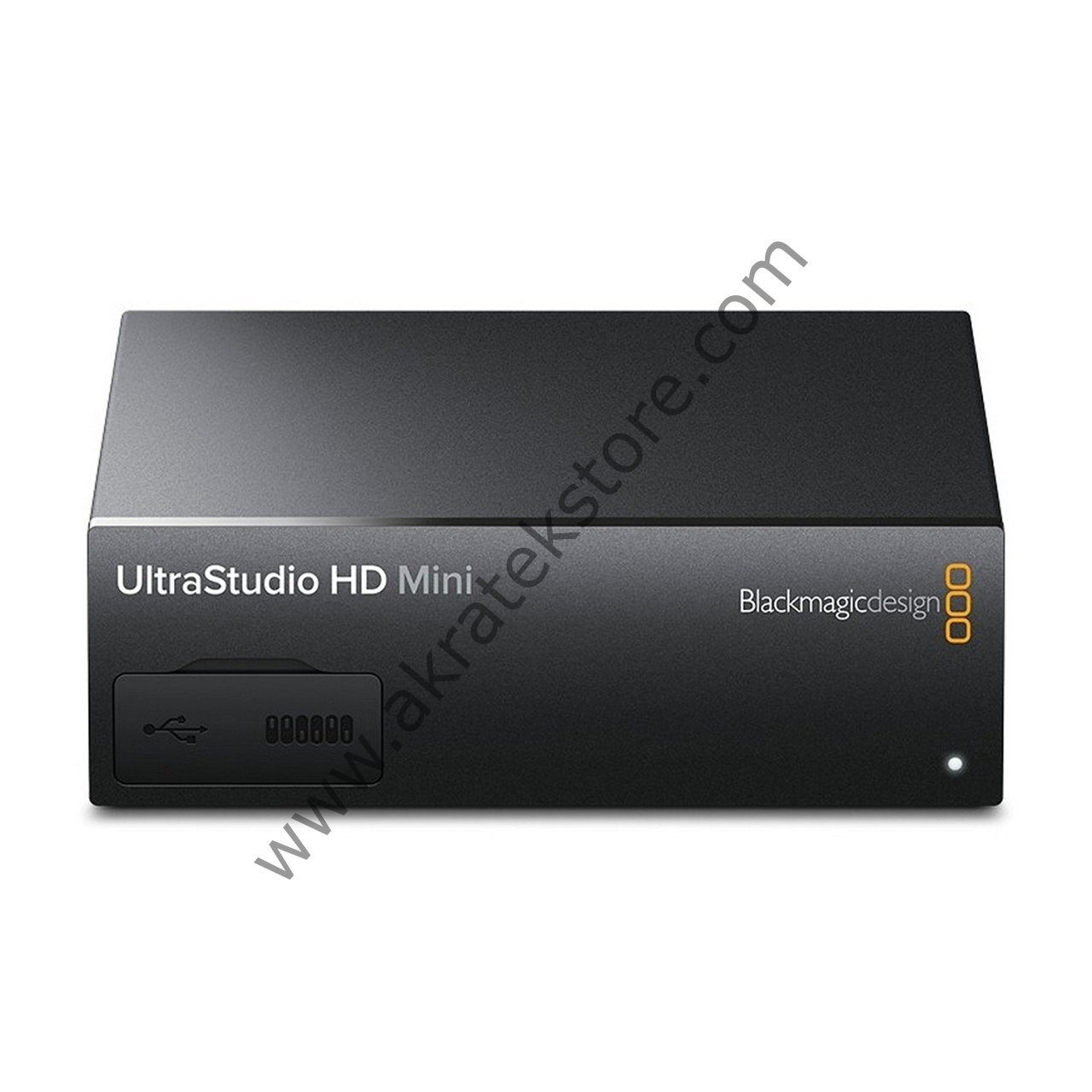

UltraStudio HD Mini

Yazılım ve kullanım kılavuzu ile SD kartı

DaVinci Resolve SD kartı
