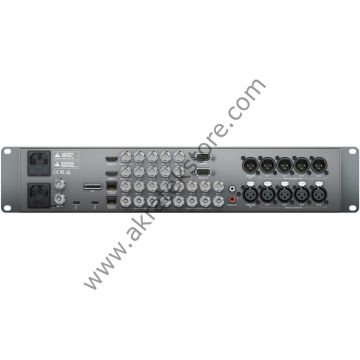

Bağlantılar

SDI Video Girişler

2 adet 12Gb/s ve 2 x 6Gb/s SD/HD/2K/4K. Single/dual/quad link 4:2:2/4:4:4'ü destekler. 2D/3D geçişli.

SDI Video Çıkışlar

2 adet 12Gb/s ve 2 x 6Gb/s SD/HD/2K/4K. Single/dual/quad link 4:2:2/4:4:4'ü destekler. 2D/3D geçişli.

SDI Hızları

270Mb, 1.5G, 3G, 6G, 12G.

Optik SDI

2 adet opsiyonel SMPTE modülünü destekler.

SDI Video loop (döngü)

4 adet reclocking SD/HD/2K/4K uyumlu girişlere bağlı olarak.

SDI Video Tekrarlı Çıkışlar

2 adet 12Gb/s ve 2 x 6Gb/s SD/HD/2K/4K. Single/dual/quad link 4:2:2/4:4:4'ü destekler. 2D/3D geçişli.

Analog Video Girişleri

3 adet BNC'de 1 adet Component YUV, 1 BNC'de 1 adet composite NTSC/PAL.

Analog Video Çıkışlar

3 adet BNC'de 1 adet Component YUV, 1 BNC'de 1 ad composite NTSC/PAL.

Analog Ses Girişler

XLR bağlantılar aracılığıyla 4 kanallı profesyonel dengeli (balanced) analog ses ve RCA bağlantılar aracılığıyla 2 kanallı ev kullanıcısı balanssız (dengesiz.)

Analog Ses Çıkışları

XLR bağlantılar aracılığıyla 4 kanallı profesyonel dengeli analog ses.

Optik Fiber Girişler/Çıkışlar (Opsiyonel)

2 adet 12Gb/sn Optik Fiber.

AES/EBU Ses Girişleri

BNC bağlantılarda 2 kanallı dengesiz (balanssız) örnek hız çevirici.

AES/EBU Ses Çıkışları

BNC bağlantılarda 2 Kanallı dengesiz.

SDI Ses Girişleri

SD/HD/2K/4K'da embedded (gömülü) 16 kanal.

SDI Ses Çıkışları

SD/HD/2K/4K'da embedded (gömülü) 16 kanal.

HDMI Video Girişleri

2160p60'a destek ile HDMI 2.0 A tipi bağlantı.

HDMI Video Çıkışlar

2160p60'a destek ile HDMI 2.0 A tipi bağlantı.

HDMI Ses Girişler

SD/HD/4K'da embedded (gömülü) 8 kanal

HDMI Ses Çıkışları

SD/HD/4K'da embedded (gömülü) 8 kanal

Mikrofon Giriş

XLR bağlantı aracılığıyla 1 adet 48V mikrofon girişi. Yazılım kontrolü aracılığıyla Fantom Güç geçişli.

TimeCode Girişi

1 adet XLR Giriş.

TimeCode Çıkışı

1 adet XLR Çıkış.

Sync Girişi

1 adet Referans girişi. Tri-Sync ya da Black Burst.

Sync Çıkışı

1 adet Referans Döngü Çıkışı. Tri-Sync ya da Black Burst.

Bilgisayar Arayüzü

Thunderbolt™ 3 (MacOS ve Windows), PCI Express 4 şeritli generation 2.

Güç

IEC C14 soketi ile 2 adet dahili uluslararası AC güç kaynağı. 120-240V, 50-60Hz.



Desteklenen Codec'ler

AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10-bit 4:4:4.

Yazılım

İçerdiği Yazılımlar

Mac OS ve Windows'da DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic sürücüsü. Linux'de Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic sürücüsü.

Dahili Yazılım Güncellemesi

Yazılım sürücüsünde dahili bellenim. Yazılım sürücüsü güncellemeleri sistem başlangıcında ya da güncelleyici yazılım aracılığıyla yükler.

Yazılım Uygulamaları

DaVinci Resolve

Fusion

Final Cut Pro X

Adobe Premiere Pro CC

Avid Media Composer

Adobe After Effects CC

Avid Pro Tools

Steinberg Cubase

Steinberg Nuendo

Adobe Photoshop CC

Diğer desteklediği uygulamalar:

The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.

SDI Video Standartları

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60

2K Video Standartları

2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

3D Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF

SDI Uyumu

SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU-R BT.656 ve ITU-R BT.601.

SDI Metadata Desteği

RP 188/SMPTE 12M-2 ve closed capiton.

SDI Ses Örnekleme

48 kHz ve 24-bit televizyon standardı örnek hız.

SDI Video Örnekleme

4:2:2, 4:4:4

SDI Renk Düzeni

REC 601, REC 709.

SDI Kurulumu

SDI çıkışı Quad Link 3Gb/sn'e Blackmagic Desktop Video Yardımcı Yazılımı aracılığıyla kurulabilir. SDI A'da single link 12Gb/s ya da SDI A ile B'de dual link 6Gb/s kullanırken, SDI C ve D aşağı dönüşümlü HD çıkışı sağlar.

HDMI Video Standartları

SD Video Standartları

525i59.94 NTSC, 625i50 PAL

HD Video Standartları

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080i50, 1080i59.94, 1080i60

Ultra HD Video Standartları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60

4K Video Standartları

4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p

3D Format Desteği

720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60

HDMI Ses Örnekleme

48 kHz ve 24-bit televizyon standardı örnek hız.

HDMI Video Örnekleme

4:4:4, 4:2:2 & 4:2:0

HDMI Kurulumu

HDMI 2.0a Deep Color (Derin Renk) ve HDR destekler. Bağlı olduğu ekrana otomatik olarak kurulum sağlar.

Çoklu Hız Desteği

HDMI ve SDI video bağlantıları SD/HD/2K ve 4K arasında geçiş yapabilir. Component analog video bağlantıları SD ve HD arasında geçiş yapabilir

Kopya Korumalı

HDMI girişi kopya korumalı HDMI kaynaklarından görüntü alamaz. Görüntü bağlamadan ya da içeriğin dağıtımından önce mutlaka telif hakkı mülkiyetini doğrulayın.

Hardware Frame Buffer (Donanımsal resim arabelleği)

v210 (10 bit YUV), 2vuy (8 bit YUV), ARGB, BGRA (8 bit RGB), r210 (10 bit RGB), R12B,R12L (12 bit RGB).

Renk hassasi̇yeti̇

2160p30'a kadar 8, 10, 12-bit RGB 4:4:4, ve tüm standartlarda 8, 10-bit YUV 4:2:2.

Bi̇lgi̇sayar görüntü alma

Mac and Windows için 2 adet Thunderbolt 3 ayrıca Mac, Windows ve Linux için PCI Express Gen 2. Blackmagic Desktop Video SDK içerir.

Kontrol

Dahili Kontrol Paneli

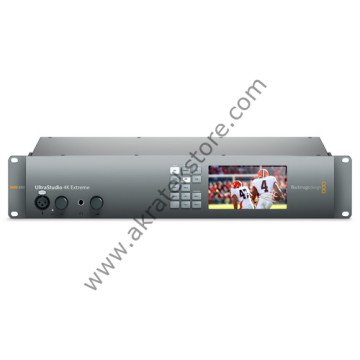

Giriş seçimi için 14 düğme, 5" renkli ekran.

Cihaz Kontrolü

2 adet RS-422 disk kaydedici kontrolü

İşlemci

Kodlama

Donanım bazlı gerçek zamanlı h.265 kodlayıcı.

Ultra HD  Downconvert (Aşağı Dönüşüm)

Dahili, yüksek kalite donanımlı downconvert SDI C ve D çıkışlarında aşağı dönüşümlü sinyali ile Ultra HD'yi HD'ye çevirir ve yalnızca HD olan bir TV'ye bağlı olduğunda da HDMI çıkışı sağlar.

HD den SD'ye Downconvert (Aşağı Dönüşüm)

Dahili, yüksek kalite donanımlı downconvert, HD'den SD'ye, SDI B çıkışı, Component ve Composite NTSC/PAL üzerinde aşağı çevrimlenmiş sinyal ile çıkışını sağlar. Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında SD çıkışı seçilebilir.

HD Upconvert (Yukarı Dönüşüm)

SD'den 720HD'ye veya oynatımda 1080HD 'ye dahili, yüksek kalite donanımlı yukarı dönüşüm. 4:3 standart ekran, 14:9 yaklaştırma ve 16:9 yaklaştırma arasında seçilebilir.

HD CrossConvert (Çapraz Dönüşüm)

720p'den 1080HD'ye ve 1080DH'den 720p'ye oynatmada dahili, yüksek kaliteli donanımlı çapraz dönüşüm.

Gerçek Zamanlı Efektler

DaVinci Resolve, Final Cut Pro X dahili efektler. Adobe Premiere Pro CC Mercury Playback Engine efektler. Avid Media Composer dahili efektler.

Renk Alanı (Color Space) Dönüşümü

Donanım bazlı gerçek zaman.

3D İşleme

Çift görüntü ve kare paketli görüntü alma & oynatım.

Fiziksel Kurulum

Thunderbolt portu ya da hazır PCI Express yuvası olan bilgisayar gerektirir. Yüksek hız PCI Express Gen 3 bağlantısı için Blackmagic PCIe Cable Kiti ayrı olarak mevcuttur. Full sistem gereksinimleri için destek sayfalarına bakınız.

İşletim Sistemleri

Mac OS X 10.11 El Capitan,
macOS 10.12 Sierra ya da daha sonrası.

Windows 7, 8.1 ve 10, tüm 64‑bit.

Linux

Güç Gereksinimi

2 adet Dahili 120 - 240V AC

EMC Sertifikaları

FCC, CE ve C-Tick.

Fiziksel Özellikler

Çevresel Özellikler

Çalışma Isısı

5° ile 40° C arası

Saklama Isısı

-20° ile 45° C arası

Bağıl Nem

0% ile 90% arası yoğuşmasız

Kutu İçeriği

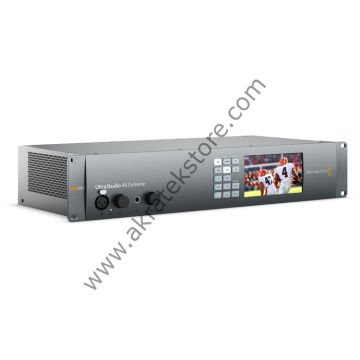

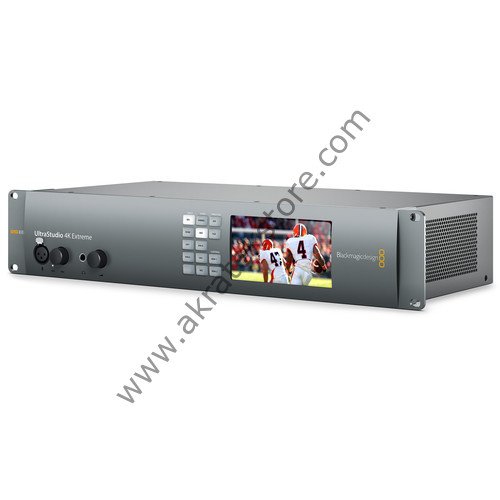

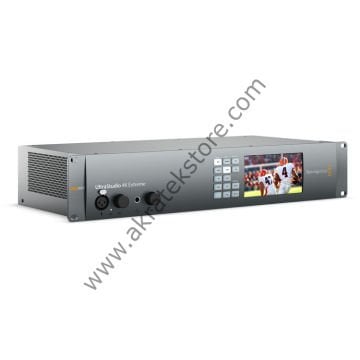

UltraStudio 4K Extreme 3

Yazılım ve kullanım kılavuzu ile SD kartı

DaVinci Resolve SD kartı
