Blackmagic MultiView 4

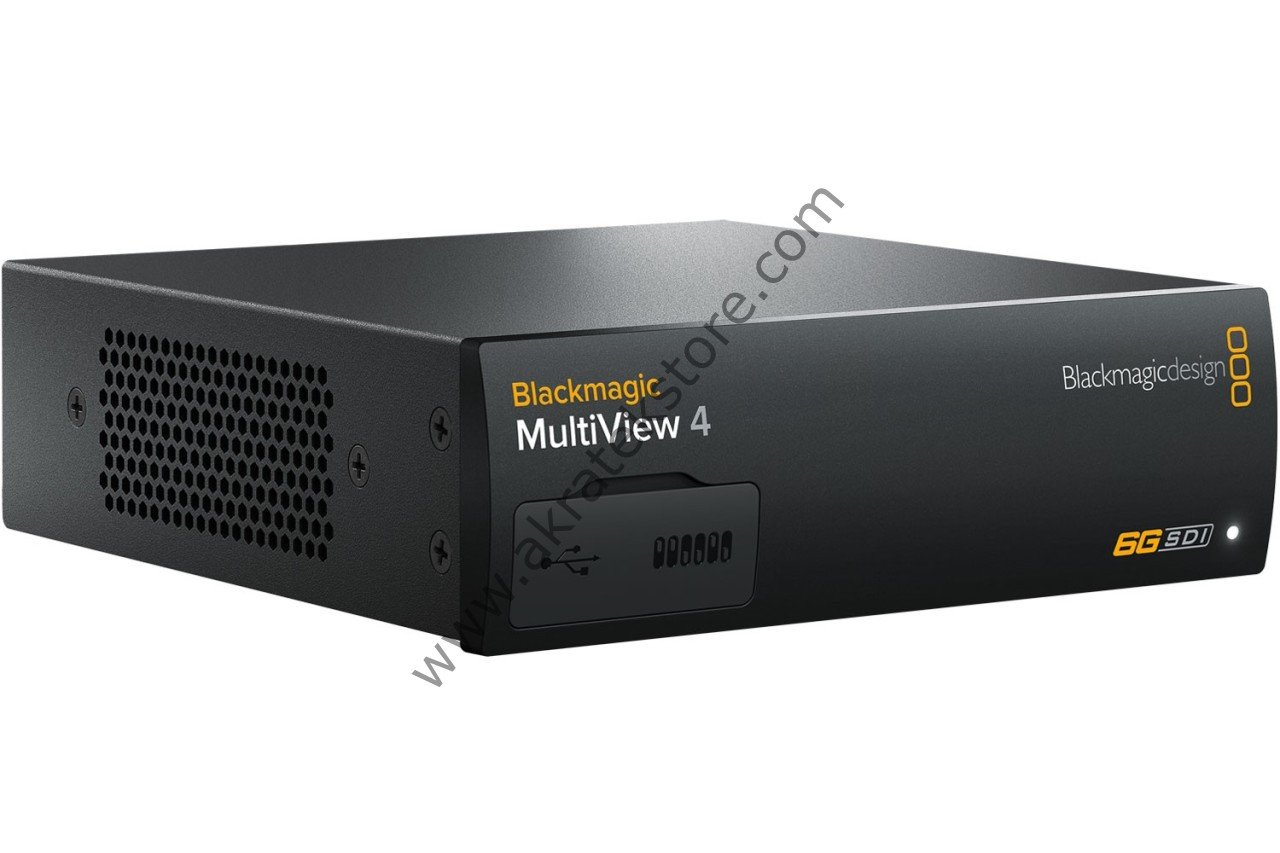

Blackmagic MultiView 4
Teknik Özellikler
Ürün Tanımı

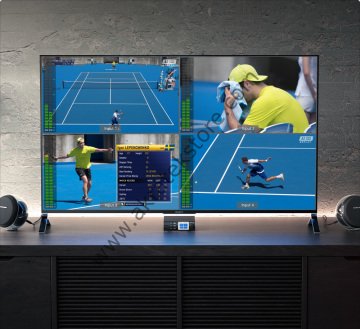

Blackmagic MultiView 4, tek bir ekranda 4 adet tamamen bağımsız SDI video kaynaklarını izleminizi mümkün kılan çoklu görüntüleme cihazdır! Tam yeniden senkronizasyon içeren 4 adet 6G-SDI giriş içeren MultiView 4; SD, HD ve Ultra HD video formatlarının herhangi bir kombinasyonunu ve kare hızlarını aynı anda izlemenizi mümkün kılar. Blackmagic MultiView 4 hem 1080 HD hem de 2160p Ultra HD ekranlara çıkış yapabildiğinden, standart HD veya Ultra HD televizyonlara bağlayabilirsiniz. Ultra HD televizyon veya monitör bağlarsanız, Ultra HD'nin sağlamış olduğu ek çözünürlükten faydalanabilir ve inanılmaz keskinlik için her bir görüntüde tam 1920x1080 HD izleyebilirsiniz! Hatta her bir görüntüde ses gösterge katmanlarını, kişiselleştirilmiş etiketleri ve daha bir çok şeyi etkinleştirebilirsiniz! www.akratek.com

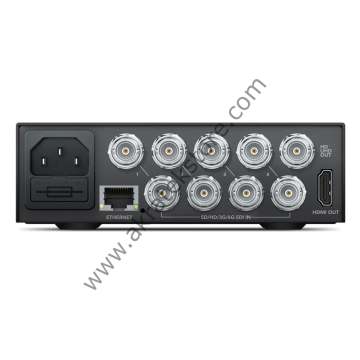

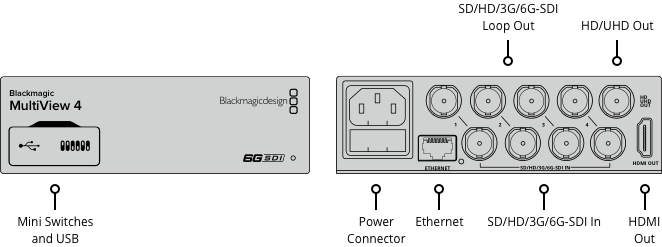

Bağlantılar
SDI Görüntü Girişler
4 adet 10-bit SD-SDI, HD-SDI ve 6G-SDI.
SDI Görüntü Çıkışlar
4 loop döngü, 1 HD/Ultra HD.
SDI Hızları
270Mb, 1.5G, 3G, 6G.
SDI Video Multiviewer (Çoklu görüntüleme) Çıkışları
1 adet 10-bit HD-SDI, 1 adet 10 bit 6G-SDI.
HDMI Video Multiviewer (Çoklu Görüntüleme) Çıkışları
1 adet HDMI A tipi bağlantı. Çıkış monitörün EDED'ini destekler.
SDI Reclocking
Tüm SDI çıkışlarda; standart tanımlı, yüksek tanımlı veya 6G-SDI video arasında otomatik geçiş.
Referans Girişi
Yok
Çoklu Çözünürlük Desteği
SD, HD veya 6G-SDI'yı otomatik olarak algılar. 4K, HD ve SD video'nun eşzamanlı izlenmesi.
Güncellemeler
USB 2.0 yüksek hız (480Mb/sn) arayüz veya Ethernet aracılığıyla.
Kurulum
Firmwire (bellenim) güncellemeleri ve IP adres ayarı için RJ45 Ethernet veya USB 2.0.
Standartlar
SD Görüntü Standartları
525i59.94 NTSC, 625i50 PAL
HD Görüntü Standartları
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50,1080p59.94, 1080p60 1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Görüntü Standartları
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p 2K 23.98PsF, 2K 24PsF, 2K 25PsF.
Ultra HD Görüntü Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30
4K Video Standartları
4K DCI 24p
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 310M, SMPTE 425M-B , ITU-R BT.656 ve ITU-R BT.601.
Ses Göstergeleri
Her görüntüleme, VU standardı.
Kaynak Yönlendirme
Yok
SDI Görüntü Örnekleme
4:2:2 ve 4:4:4.
SDI Ses Örnekleme
48kHz ve 24-bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
10-bit 4:2:2 ve 4:4:4.
SDI Renk Düzeni
Girişler için YUV veya RGB, çıkışlar için YUV.
SDI Otomatik Geçiş
Her bir girişin farklı bir televizyon standardında çalışabilmesi için her bir girişte otomatik olarak SD-SDI, HD-SDI, ve 6G-SDI arasında seçim yapar.
SDI Metadata Desteği
SMPTE 352M'e göre Video payload tanımlama yardımcı veri
Kontrol
Dahili Kontrol Paneli
Yok. Menüler ve 2.2 inç renkli ekran ilave eden Teranex Mini Smart Panel'i destekler.
Harici Kontrol Paneli
Yok
Ekran
Menü ayarları için 2.2" LCD içeren isteğe bağlı ayrıca satılan Teranex Mini Smart Panel.
Yazılım
Yazılım Kontrolü
Windows™ ve Mac OS X™ için ücretsiz MultiView yazılımı dahildir.
Dahili Yazılım Güncellemesi
Dahil olan güncelleme uygulaması aracılığıyla.
İşletim Sistemleri
Mac OS X 10.11 El Capitan,
macOS Sierra veya daha sonrası.
Windows 8.1 veya Windows 10.
Güç Gereksinimi
Güç Kaynağı
IEC Güç kablosu gerekir. 90 - 240V AC giriş.
Güç Kesintisine Karşı Koruma
Güç bağlandığında anında MultiView 4 ayarları korunur ve yeniden yüklenir.
Ethernet üzerinden Güç
PoE+ (ethernet üzerinden güç) kullanılarak 48V DC aracılığıyla çalıştırılabilir.
Güç Tüketimi
16 Watt
Fiziksel Özellikler
Çevresel Özellikler
Çalışma Isısı
0° ile 40° C arası
Saklama Isısı
-20° ile 45° C arası
Bağıl Nem
0% ile 90% arası yoğuşmasız
Kutu İçeriği
Blackmagic MultiView 4
Yazılım ve kullanım kılavuzu ile SD kartı
