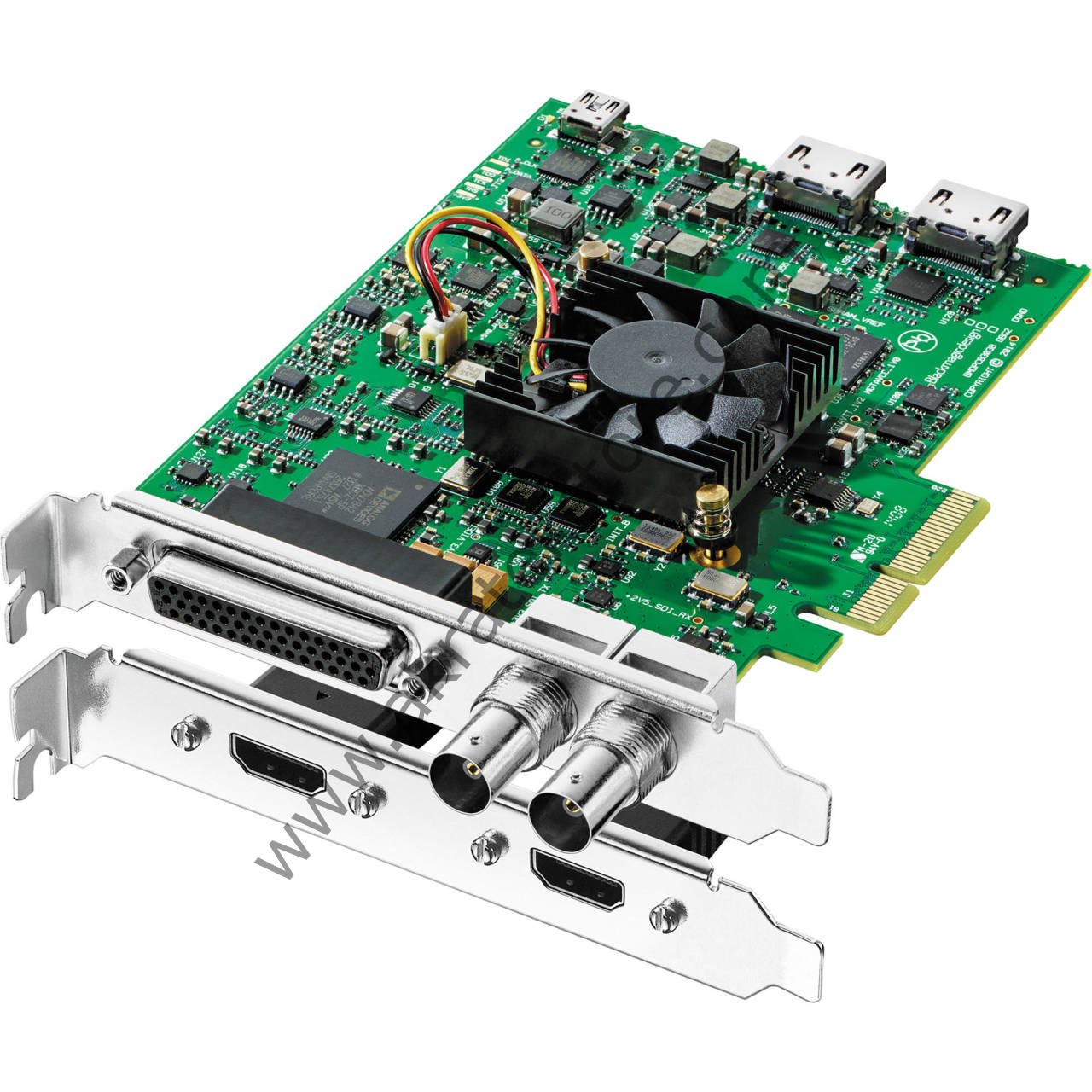

Blackmagic Decklink Studio 4K
DeckLink Studio 4K
Teknik Özellikler
Ürün Tanımı
Eğer analog video ve ses donanımın bir çok çeşidi ile çalışıyorsanız ve SD, HD, 2K ile Ultra HD arasında pürüzsüz bir şekilde geçiş yapmanız gerekiyorsa o halde DeckLink Studio 4K sizin için ideal! DeckLink Studio 4K, SD/HD/Ultra HD 6G-SDI, HDMI 1.4b, SD/HD component, composite, S-video, 4 kanallı balanslı (dengeli) analog ses, 2 kanallı AES/EBU'dan 6 kanallı çıkışa geçiş yapabilen, Black Burst ve Tri-sync referans girişi, RS-422 disk kaydedici kontrol bağlantıları olmak üzere çok sayıda analog ve dijital video bağlantıları ile SD'de keying ve aşağı çevirici ( down convert ) donanımı içermektedir. Gelecekteki her türlü değişikliğe hazır en üst düzeydeki tasarım ile kurgulama, boyama ve yayın tasarımı ile daha nicesini yapabilirsiniz!
Kılavuzu İndir Yazılımı İndirBağlantılar
SDI Görüntü Girişler
1 adet 10-bit SD/HD/2K/4K. 6G 4:2:2 ve 3G 4:4:4 destekler
SDI Görüntü Çıkışları
1 adet 10-bit SD/HD/2K/4K. 6G 4:2:2 ve 3G 4:4:4 destekler
Analog Görüntü Girişleri
3 BNC'de 1 adet Component YUV, 1 adet Composite, 1 adet S-Video. Component HD ve SD'yi destekler.
Analog Görüntü Çıkışları
3 BNC'de 1 adet Component YUV, 1 adet Composite, 1 adet S-Video. Component HD ve SD'yi destekler.
Analog Görüntü Çıkışları
3 BNC'de, 1 adet Component YUV, 1 adet Composite, 1 adet S-Video, 1 adet SD-SDI. Component HD ve SD'yi destekler.
Analog Ses Girişleri
1/4 inç bağlantı aracılığıyla 4 Kanallı profesyonel balanslı (dengeli) analog ses .
Analog Ses Çıkışları
1/4 inç bağlantı aracılığıyla 4 Kanallı profesyonel dengeli analog audio. 3 & 4 Kanallar AES/EBU çıkışlarına geçiş yapabilir.
AES/EBU Ses Girişleri
2 kanallı dengesiz örnek hız çevirici.
AES/EBU Ses Çıkışları
2 kanallı balanssız (dengesiz). Analog çıkışları 3 ile 4, ses 3 & 4 ve 5 & 6 çıkışları için AES/EBU çıkışlarına geçiş yapabilir. Böylelikle bu özelliğinden faydalanırken sizin toplam 6 AES/EBU çıkış ses kanalına sahip olmanızı sağlıyor.
SDI Ses Girişleri
HD/2K/4K'da embedded (gömülü) 16 Kanal. SD'de embedded (gömülü) 8 Kanal.
SDI Ses Çıkışları
HD/2K/4K'da gömülü 16 Kanal. SD'de embedded (gömülü) 8 Kanal.
HDMI Görüntü Girişleri
1 adet HDMI A tipi bağlantı.
HDMI Video Çıkışları
1 x HDMI A tipi konnektör.
HDMI Ses Girişleri
SD, HD, 4K'da embedded (gömülü) 8 Kanal.
HDMI Ses Çıkışları
SD, HD, 4K'da embedded (gömülü) 8 Kanal
Sync Girişi
Tri-Sync veya Black Burst.
Cihaz Kontrolü
Sony™ uyumlu RS422 disk kaydedici kontrol portları. Yazılım kontrolünde TxRx yön değiştirilebilir seri portlar.
Bilgisayar Bağlantısı
4, 8 ve 16 şeritli PCI Express yuvaları ile uyumlu PCI Express 4 şeritli generation 2.
Desteklenen Codec'ler
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, Apple ProRes 4444, Apple ProRes 422 HQ, DNxHR & DNxHD, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10 bit 4:4:4
Yazılım
İçerdiği Yazılımlar
Mac OS ve Windows'da, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic driver. Linux'de Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic driver.
Dahili Yazılım Güncellemesi
Yazılım sürücüsünde dahili firmwire (bellenim). Sistemin başlatılmasında ya da güncelleme yazılımıyla yüklenebilir.
Fiziksel Kurulum
Mac OS, Windows ve Linux'deki 4, 8, 16 şeritli PCI Express yuvaları ile uyumlu PCI Express 4 şeritli generation 2. Full sistem gereksinimleri için Destek sayfalarına bakınız.
Yazılım Uygulamaları
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Autodesk Smoke
Adobe Photoshop CCDiğer desteklediği uygulamalar:: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.
Standartlar
SD Video Standartları
720p50, 720p59.94, 720p60
1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Video Standartları
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
Ultra HD Video Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p304K Video Standartları
4K Video Standartları
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p* *SDI Yalnızca
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 2081, ITU-R BT.656 ve ITU-R BT.601.
SDI Metadata Desteği
RP 188/SMPTE 12M-2 ve closed caption ( bir çeşit altyazılama )
SDI Video Örnekleme
4:2:2, 4:4:4*
*4K 4:2:2 dır.
SDI Renk Hassasiyeti
1080p25 2K DCI'ya kadar tüm modlarda 8, 10-bit RGB 4:4:4, ve tüm modlarda 8, 10-bit YUV 4:2:2.
Renk Düzeni
REC 601, REC 709
HDMI Görüntü Örnekleme
4:4:4, 4:2:2 & 4:2:0
HDMI Renk Hassasiyeti
10-bit RGB HD
HD ve 4K'da 10-bit YUV
HDMI Kurulumu
HDMI 1.4b. Bağlı olduğu ekrana otomatik olarak kurulum sağlar.
Audio Örnekleme
24 bit'te 48 kHz televizyon standardı örnek hız.
Renk Hassasiyeti
24 bit'te 48 kHz televizyon standardı örnek hız.
Ses Örnekleme
24 bit'te 48 kHz televizyon standardı örnek hız.
Renk Hassasiyeti
10-bit
Renk Düzeni
REC 601, REC 709
HDMI Çözünürlük
4K'ya kadar olan çözünürlüklere piksel'e piksel.
Çoklu Hız Desteği
HDMI ve SDI video bağlantıları SD/HD/2K ve UHD arasında geçişlidir. Component analog video bağlantıları SD ve HD arasında geçiş yapabilir
Kopya Korumalı
HDMI girişi kopya korumalı HDMI kaynaklarından görüntü alamaz. Görüntü bağlamadan veya içeriğin dağıtımından önce mutlaka telif hakkı mülkiyetini doğrulayın.
İşlemci
HD Aşağı Dönüşüm ( downconvert)
Dahili, yüksek kalite donanımlı aşağı çevirici, oynatımda HD video formatlarında çalışırken, SDI çıkışına HD-SDI'yı, SD-SDI, Composite ile S-Video çıkışlarına SD çıkışını sağlar. Analog video'dan Component'e geçiş yapabilir ve HD veya SD çıkışını seçebilirsiniz. Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında seçilebilir.
HD Yukarı Dönüşüm (upconvert)
Görüntü yakalamada SD'den 720HD veya 1080HD'ye yazılım bazlı yukarı dönüşüm. 4:3 pillarbox, 14:9 pillarbox ve 16:9 yaklaştırma arasında seçilebilir.
Çapraz Dönüşüm
720HD'den 1080HD'ye ve playback'te 1080HD'den 720HD'ye yazılım bazlı çapraz dönüşüm.
Gerçek Zamanlı Efektler
DaVinci Resolve, Final Cut Pro X dahili efektler. Adobe Premiere Pro CC Mercury Playback Engine efektler. Avid Media Composer dahili efektler.
Renk Düzeni Dönüşümü
Donanım bazlı gerçek zaman.
Fiziksel Özellikler
İşletim Sistemleri
Mac OS X 10.11 El Capitan,
macOS Sierra ya da daha sonrası.
Windows 7, 8.1 ve 10, tüm 64‑bit.
Linux
Enerji Gereksinimi
Güç Tüketimi
22 Watt
EMC Sertifikaları
FCC, CE and C-Tick
Çevresel Özellikler
Çalışma ısısı
5° to 40° C
Saklama ısısı
-20° ile 45° C arası
Bağıl Nem
0% ile 90% arası yoğuşmasız
Kutu İçeriği
DeckLink Studio 4K
Yazılım ve kullanım kılavuzu ile SD kartı
Analog ve RS-422 kontrol için breakout kablosu.
HDMI bağlantı parçası
