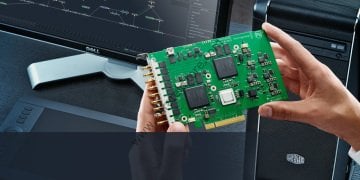

Blackmagic DeckLink Quad 2
DeckLink Quad 2
Teknik Özellikler
Ürün Tanımı

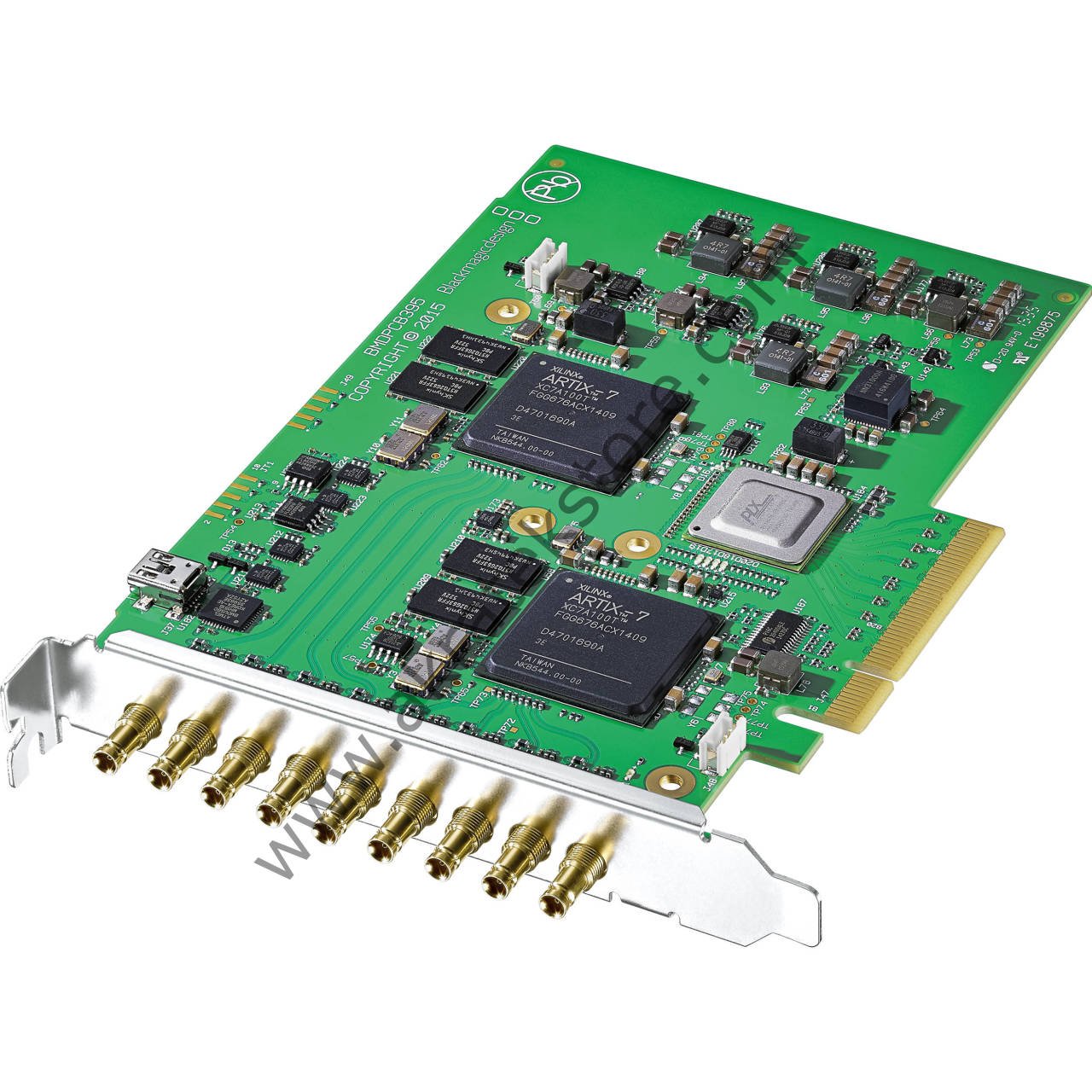

DeckLink Quad 2 tek bir kartta 8 bağımsız SDI görüntü alma ve oynatma kanalları içermektedir! Daha önceki 4 kanallı model ile tamamiyle uyumlu olan bu yeni model, ayrıca 4 bağımsız görüntü alma ve oynatma kanalına sahiptir fakat aynı zamanda, geliştiricilerin kartın kurulumunda 8 alma veya 8 oynatma kanalının herhangi bir kombinasyonunu kullanabilmesi için şimdi fazladan 4 kanal içermektedir. Böylece DeckLink Quad 2, 8 adet 3G-SDI BNC bağlantının herbirinin tamamen bağımsız bir kanal olarak 1080p60'a kadar SD ile HD alma ve oynatma arasında geçiş yapmasına olanak vermektedir.
Kılavuzu İndir Yazılımı İndirBağlantılar
SDI Video Girişler
Bağımsız olarak Giriş veya Çıkış olarak kurulabilen 8 adet çift yönlü 12-bit SD/HD.
SDI Video Çıkışları
Bağımsız olarak Çıkış veya Giriş olarak kurulabilen 8 adet çift yönlü 12-bit SD/HD.
SDI Ses Girişleri
SD ve HD'de embedded (gömülü) 16 kanal
SDI Ses Çıkışları
SD ve HD'de embedded (gömülü) 16 kanal
Sync Girişi
Tri-Sync veya Black Burst.
Bilgisayar Bağlantısı
8 ve 16 şeritli PCIe yuvaları ile uyumlu PCI Express 8 şeritli generation 2.
Desteklenen Codec'ler
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10-bit 4:4:4.
Yazılım
İçerdiği Yazılımlar
Mac OS ve Windows'da, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic driver. Linux'de Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic driver.
Dahili Yazılım Güncellemesi
Yazılım sürücüsünde dahili firmwire (bellenim). Sistemin başlatılmasında veya güncelleme yazılımıyla yüklenebilir.
Fiziksel Kurulum
Mac OS, Windows 8, Windows 10 ve Linux'deki 8 ve 16 şeritli PCI Express yuvaları ile uyumlu 8 şeritli PCI Express. Mac OS sistemleri PCI Express yuvaları olan bir Mac Pro bilgisiyar gerektirir. Full sistem gereksinimleri için Destek sayfalarına bakınız.
Yazılım Uygulamaları
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Steinberg Nuendo
Adobe Photoshop CCDiğer desteklediği uygulamalar:
The Foundry Nuke, Grass Valley Edius, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.
Standartlar
SD Video Standartları
525i29.97 NTSC, 625i25 PAL
HD Video Standartları
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M A/B
SDI Metadata Desteği
RP 188/SMPTE 12M-2 ve closed caption ( bir çeşit altyazı ).
Ses Örnekleme
48 kHz ve 24 bit televizyon standardı örnek hız.
SDI Renk Hassasiyeti
1080p30'a kadar tüm modlarda 8, 10, 12-bit RGB 4:4:4, ve tüm modlarda 8, 10-bit YUV 4:2:2.
SDI Video Örnekleme
4:2:2, 4:4:4
Renk Düzeni
REC 601, REC 709
İşlemci
Renk düzeni Dönüşümü
Donanım bazlı gerçek zaman
HD Aşağı Dönüşüm (downconvert)
Oynatım ve görüntü almada dahili yüksek kalite yazılım aşağı çevirici (down convert). Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında seçilebilir aşağı çevrim yapılmış SD.
HD Yukarı Dönüşüm (upconvert)
SD'den 720HD'ye ya da görüntü almada 1080HD 'ye dahili, yüksek kalite yazılımlı yukarı dönüşüm. 4:3 standart ekran, 14:9 yaklaştırma ve 16:9 yaklaştırma arasında seçilebilir.
Çapraz Dönüşüm (crossconvert)
Playback'te 720HD'den 1080HD'ye dahili, yüksek kalite donanımlı çapraz dönüşüm.
Gerçek Zamanlı Efektler
Oynatımda 720HD'den 1080HD'ye dahili, yüksek kalite donanımlı çapraz dönüşüm.
Gerçek Zamanlı Efektler
DaVinci Resolve, Final Cut Pro X dahili efektler. Adobe Premiere Pro CC Mercury Playback Engine efektler. Avid Media Composer dahili efektler.
Fiziksel Özellikler
İşletim Sistemleri
Mac OS X 10.11 El Capitan,
macOS 10.12 Sierra ya da daha sonrası.
Windows 7, 8.1 ve 10, tüm 64‑bit.
Linux
Güç Gereksinimi
Güç Tüketimi
22 Watt
EMC Sertifikaları
FCC, CE ve C-Tick
Çevresel Özellikler
Çalışma Isısı
5° ile 40° C arası
Saklama Isısı
-20° ile 45° C arası
Bağıl Nem
0% ile 90% arası yoğuşmasız
Kutu İçeriği
DeckLink Quad 2
Yazılım ve kullanım kılavuzu ile SD kartı
