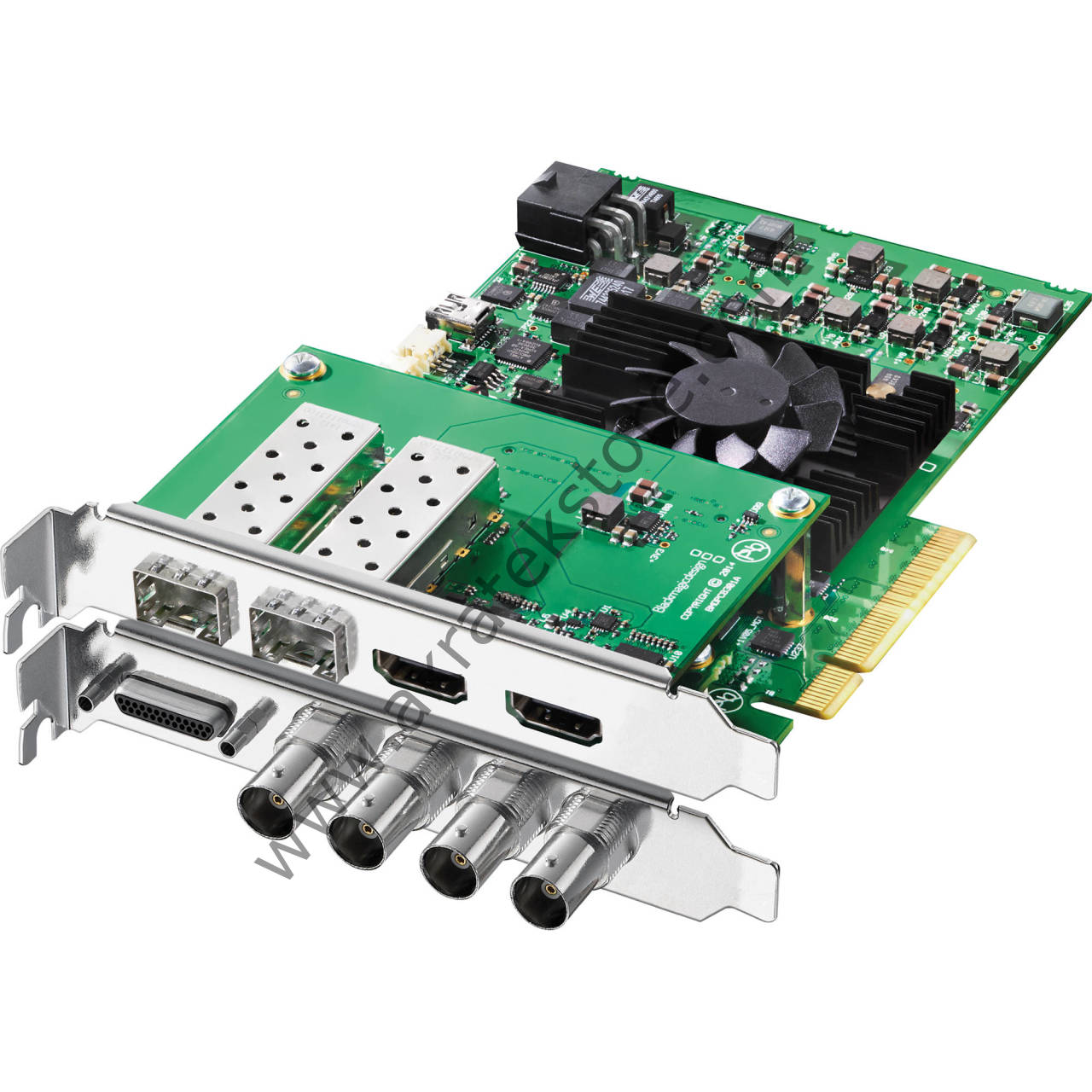

Blackmagic DeckLink 4K Extreme 12G
DeckLink 4K Extreme 12G
Teknik Özellikler
Ürün Tanımı
12G-SDI üzerinden iki tam kare DCI 4K giriş ve çıkışlara sahip en üst düzeydeki dijital sinema görüntü yakalama kartı! 25p'ye kadar 4096 x 2160 çözünürlük'te tam kare DCI 4K'nın yanısıra SD, HD ile Ultra HD ve hatta Ultra HD 60p ile çalışan ikili bağlantı çoklu hız 12G-SDI bağlantılarına sahip oluyorsunuz! 10-bit YUV veya tam renk geniş bant 12-bit RGB yakalayın. AES/EBU ses, yukarı, aşağı ve çapraz dönüşüm, artı tam geniş bant 4:4:4:4 RGB'de dahili 3D stereoskopik çıkış özellikleri içermektedir. Başka hiçbir görüntü yakalama ve playback kartı daha çok video formatlarını ve video bağlantılarını destekleme özelliğine sahip değildir.
Kılavuzu İndir Yazılımı İndirBağlantılar
SDI Video Girişler
2 adet 12Gb/s SD/HD/2K/4K. single/dual link 4:2:2/4:4:4'i destekler. 2D/3D geçişli.
SDI Video Çıkışları
2 adet 12Gb/s SD/HD/2K/4K. single/dual link 4:2:2/4:4:4'i destekler. 2D/3D geçişli.
Analog Video Girişleri
S-Video veya Composite'e geçiş yapabilen 3 BNC'de 1 adet Compnent YUV Component HD ve SD'yi destekler.
Analog Video Çıkışları
S-Video ve Composite'e geçiş yapabilen 3 BNC'de 1 adet Component YUV Component HD ve SD'yi destekler.
Analog Ses Girişleri
XLR bağlantıyla 2 kanallı profesyonel balanslı (dengeli) analog ses.
Analog Ses Çıkışları
XLR bağlantıyla 2 kanallı profesyonel balanslı (dengeli) analog ses.
Optik Fiber Girişler / Çıkışlar (Opsiyonel)
2 adet 12Gb/sn Optik Fiber.
AES/EBU Ses Girişleri
2 kanallı balanssız (dengesiz) örnek hız çevirici.
AES/EBU Ses Çıkışları
2 kanallı balanssız (dengesiz)
SDI Ses Girişleri
SD/HD/2K/4K'da gömülü ( embedded ) 16 kanal.
SDI Ses Çıkışları
SD/HD/2K/4K'da gömülü 16 kanal.
HDMI Görüntü Girişleri
2160p60'a destek ile HDMI A tipi bağlantı.
HDMI Görüntü Çıkışları
2160p60'a destek ile HDMI A tipi konnektör.
HDMI Ses Girişleri
SD/HD/4K'da gömülü 8 kanal
HDMI Ses Çıkışları
SD/HD/4K'da gömülü 8 kanal
Sync Girişi
Tri-Sync ya da Black Burst.
Cihaz Kontrolü
Sony™ uyumlu RS422 disk kaydedici kontrol portu. Yazılım kontrolünde TxRx yön değiştirilebilir seri portlar.
Bilgisayar Bağlantı
HDMI veya SDI ara kat kartlı 8 ve 16 şeritli PCI Express yuvaları ile uyumlu PCI Express 8 şeritli Gen 2.
Desteklenen Codec'ler
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV-NTSC, DV-PAL, DVCPRO50, DVCPROHD, DPX, HDV, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR & DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, Sıkıştırılmamış 8-bit 4:2:2, Sıkıştırılmamış 10-bit 4:2:2, Sıkıştırılmamış 10-bit 4:4:4.
Yazılım
İçerdiği Yazılımlar
Mac OS ve Windows'da DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Yardımcı Yazılımı ve Blackmagic sürücüsü. Linux'de Media Express, Blackmagic Desktop Video Yardımcı yazılımı ve Blackmagic sürücüsü.
Dahili Yazılım Güncellemesi
Yazılım sürücüsünde dahili firmwire (bellenim). Sistemin başlatılmasında veya güncelleme yazılımıyla yüklenebilir.
Fiziksel Kurulum
Mac OS, Windows ve Linux'deki 8 ve 16 şeritli PCI Express yuvaları ile uyumlu PCI Express 8 şeritli generation 2. Mac OS sistemleri PCI Express yuvaları olan bir Mac Pro bilgisiyar gerektirir. Full sistem gereksinimleri için Destek sayfalarına bakınız.
Yazılım Uygulamaları
DaVinci Resolve
Fusion
Final Cut Pro X
Adobe Premiere Pro CC
Avid Media Composer
Adobe After Effects CC
Avid Pro Tools
Steinberg Cubase
Autodesk Smoke
Adobe Photoshop CCDiğer desteklediği uygulamalar: The Foundry Nuke, Grass Valley Edius, Steinberg Nuendo, Sony Catalyst Production Suite, Tools On Air Just: Play & Live & In, Softron MovieRecorder & MReplay, Adobe Flash Media Live Encoder, Telestream Wirecast, Livestream Producer, Resolume Arena, Magix Vegas Pro & Movie Edit Pro Premium, Corel VideoStudio Pro, CyberLink PowerDirector, Vidblaster X & Studio & Broadcast, Uniplay One & CG, CasparCG Server, Magicsoft CG, Xsplit Broadcaster, Imagine Communications Velocity & InfoCaster, DevTek Easy Media Suite, Metus Ingest, Boinx Software MimoLive, Cinegy Capture Pro, vMix Live, Renewed Vision ProPresenter, Ventuz Director, Class X Liveboard & Coral CG, Glookast Capturer, Open Broadcaster Software Studio, Nautilus NEMO3D.
Standartlar
SD Video Standartları
525i29.97 NTSC, 625i25 PAL.
HD Video Standartları
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K Video Standartları
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
Ultra HD Video Standartları
2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60
4K Video Standartları
4K DCI 23.98p, 4K DCI 24p, 4K DCI 25p
3D Video Standartları SDI
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080PsF23.98, 1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30
1080i50, 1080i59.94, 1080i60
2K DCI 23.98p, 2K DCI 24p, 2K DCI 25p
2K DCI 23.98PsF, 2K DCI 24PsF, 2K DCI 25PsF
3D Video Standartları HDMI
720p50, 720p59.94, 720p60
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30,
1080i50, 1080i59.94, 1080i60
SDI Uyumu
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 425M, SMPTE 435, SMPTE 2081, SMPTE 2082, ITU-R BT.656 ve ITU-R BT.601.
SDI Metadata Desteği
RP 188/SMPTE 12M-2 ve closed caption (bir çeşit altyazı).
Ses Örnekleme
24-bit'te 48 kHz televizyon standardı örnek hız.
SDI Görüntü Örnekleme
4:2:2, 4:4:4
SDI Renk Hassasiyeti
UHD 30p'ye kadar tüm modlarda 8, 10, 12-bit RGB 4:4:4, ve tüm modlarda 8, 10-bit YUV 4:2:2.
Renk Düzeni
REC 601, REC 709
HDMI Görüntü Örnekleme
4:4:4, 4:2:2 & 4:2:0
HDMI Renk Hassasiyeti
8, 10 & 12-bit (Derin Renk).
HDMI Kurulumu
HDMI 2.0a Derin Renk ve HDR destekler. Bağlı olduğu ekrana otomatik olarak kurulum sağlar.
Çoklu Hız desteği
HDMI and SDI video bağlantıları SD/HD/2K and 4K arasında geçiş yapabilir. Component analog video bağlantıları SD ve HD arasında geçiş yapabilir
Kopya Korumalı
HDMI girişi kopya korumalı HDMI kaynaklarından görüntü alamaz. Görüntü almadan veya içeriğin dağıtımından önce mutlaka telif hakkı mülkiyetini doğrulayın.
İşlemci
Ultra HD Aşağı Dönüşüm
Dahili, yüksek kalite donanımlı aşağı çevirici SDI C ve D çıkışlarında aşağı dönüşümlü sinyali ile Ultra HD'yi HD'ye gönderir ve yalnızca HD olan bir TV'ye bağlı olduğunda da HDMI çıkışı sağlar.
HD den SD'ye Aşağı Dönüşüm
HD den SD'ye SDI B çıkışında aşağı-dönüşümlü sinyal, Component ve Composite NTSC/PAL. Letterbox, anamorfik 16:9 ve center cut 4:3 tarzları arasında SD çıkışı seçilebilir.
HD Yukarı Dönüşüm
SD'den 720HD'ye veya playback'te 1080HD 'ye dahili, yüksek kalite donanımlı yukarı dönüşüm. 4:3 standart ekran, 14:9 yaklaştırma ve 16:9 yaklaştırma arasında seçilebilir. HD-SDI, HDMI ve component analog aracılığıyla HD çıkışları.
HD (CrossConvert) Çapraz Dönüşüm
720HD'den 1080HD'ye, playback'te 1080HD'den 720HD'ye dahili , yüksek kalite donanımlı çapraz dönüşüm.
Gerçek Zamanlı Efektler
DaVinci Resolve, Final Cut Pro X dahili efektler. Adobe Premiere Pro CC Mercury Playback Engine efektler. Avid Media Composer dahili efektler.
Renk Düzeni Dönüşümü
Donanım bazlı gerçek zamanda çıkış.
3D İşleme
Çift görüntü ve kare paketli görüntü alma ve oynatma.
İşletim Sistemleri
Mac OS X 10.11 El Capitan,
macOS Sierra ya da daha sonrası.
Windows 7, 8.1 ve 10, tüm 64‑bit.
Linux
Güç Gereksinimi
Güç Tüketimi
30 Watt
EMC Sertifikaları
FCC, CE and C-Tick
Çevresel Spesifikasyonları
Çalışma ısısı
5° to 40° C
Saklama ısısı
-20° ile 45° C arası
Bağıl Nem
0% ile 90% arası yoğuşmasız
Fiziksel Özellikler
Kutu İçeriği
DeckLink 4K Extreme 12G
HDMI ara kat kartı
Yazılım ve kullanım kılavuzu ile SD kartı
Analog ve RS-422 kontrol için breakout kablosu.
Harici güç kablosu
