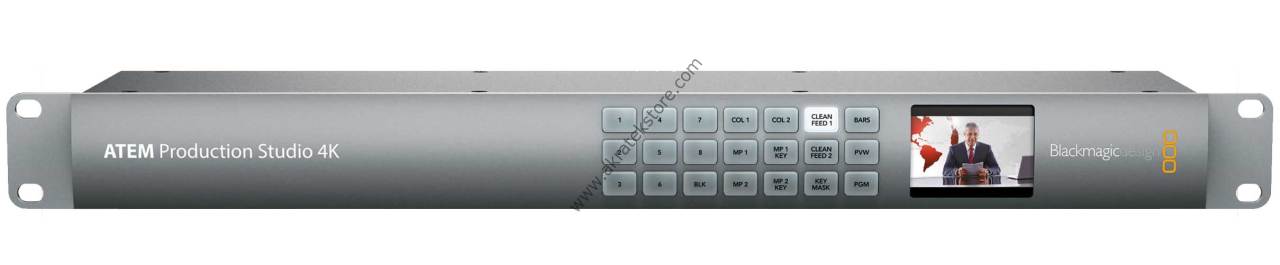

Blackmagic ATEM Production Studio 4K

Toplam Video Girişi

8

Toplam Video Çıkışı

6

SDI Hızları

270Mb, 1.5G, 3G, 6G.

Toplam Ses Girişleri

2 adet XLR. 2 adet RCA.

Toplam Ses Çıkışları

2 adet XLR Program.

Timecode Bağlantıları

Yok

SDI Video Girişi

4 adet 10-bit SD/HD/Ultra HD 4K arasında geçişli. 2 kanallı gömülü ( embedded ) ses.

HDMI Video Girişi

4 adet HDMI A tipi, 10-bit SD/HD/Ultra HD 4K geçişli. 2 kanallı gömülü ses.

SDI Ses Çıkış

SDI çıkışına 2 kanal gömülü.

Referans Girişi

Tri-Sync veya Black Burst.

Video Giriş Yeniden Senkronlayıcı

Tüm 8 girişte mevcut.

SDI Program Çıkışı

1 adet 10-bit SD/HD/Ultra HD 4K arasında geçişli

HDMI Program Çıkışı

1 adet HDMI A tipi, 10-bit SD/HD/Ultra HD 4K geçişli.

Aşağı Dönüşümlü SDI Program Çıkışı

1 adet 10-bit HD (Ultra HD 4K dan HD'ye).

SDI Aux. Çıkışlar

1

Çoklu Görüntülerin Sayısı

1

Çoklu Görüntü başına Çıkışlar

1 adet HD-SDI ve 1 adet HDMI.

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT destekler. Panel ve kasa arasında doğrudan, veya ağ aracılığıyla bağlantı imkanı verir.

SD Format Desteği

525i59.94 NTSC, 625i50 PAL

HD Format Desteği

720p50, 720p59.94
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p50, 1080p59.94
1080i50, 1080i59.94

Ultra HD Format Desteği

2160p23.98, 2160p24, 2160p25, 2160p29.97

SDI Uyumu

SMPTE 259M, SMPTE 292M, SMPTE 424M.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit

Renk Düzeni

REC 601, REC 709

Bilgisayarlar için HDMI Giriş Çözünürlükleri

720 x 480i 59.97Hz, 720 x 576i 50Hz, 1280 x 720 59.94Hz, 1280 x 720 50Hz and 1920 x 1080 59.94Hz, 1920 x 1080 50Hz, 3840 x 2160 23.98Hz, 3840 x 2160 24Hz, 3840 x 2160 25Hz, 3840 x 2160 29.97Hz.

Renk düzeni Dönüşümü

Donanım bazlı gerçek zaman.

İşlemleme Gecikmesi

1 satır.

Ses Mikseri

10 giriş x 2 kanallı mikser. Seçilebilir On/Off/Audio-Follow-Video. Seviye ve Peak göstergeleri. Ana kazanç kontrolü. Analog çıkışları ayrı denetleme için kullanılabilir.

4K dan HD Aşağı Dönüşüme

Evet, 1 adet program.

Upstream Keyerlar

1

Downstream Keyerlar

2

Chroma Keyerlar

1

Linear/Luma Keyerlar

3

Geçiş Keyer (Stinger/DVE)

Yok

Toplam Katman Sayısı

4

Desen Üreteçleri

3

Renk Üreteçleri

2

3D Çerçeveler ve Gölge ile DVE

Yok

Ekran Arayüzü

1366 x 768 asgari monitör çözünürlük

Pencere Sayısı

1 adet 10

Yönlendirilebilir Pencereler

8

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri

Evet

Kontrol Panel

Yazılım veya opsiyonel donanım paneli

Medya Oynatıcılar

2

Medya Havuzu Sabit Görüntü Kapasitesi

Fill ve Key ile 20

Medya Havuzu Klip Kapasitesi

Yok

720 HD'de Medya Havuzu Klip Uzunluğu

Yok

1080 HD'de Medya Havuzu Klip Uzunluğu

Yok

Ultra HD'de Görüntü Havuzu Klip Uzunluğu

Yok

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Görüntü Havuzu Video Dosya Formatı

Yok.

Görüntü Havuzu Ses Dosya Formatı

Yok.

Kanallar

Her bir Medya Oynatıcı için Fill ve key.

Çoklu Görüntüleme Denetimi

1 adet 10 Görüntüler.

Çoklu Görüntü Video Standardı

HD

Arayüz

1366 x 768 asgari monitör çözünürlük

Ön Panel

Video için dahili LCD monitör ve AUX anahtarlama için 42 LED buton.

Kontrol Panel Yazılımı Dahildir.

ATEM Software Control Panel; Mac OS X 10.10 Yosemite, Mac OS X 10.11 El Capitan veya daha sonrası ve Windows 8.1 64-bit veya Windows 10 64-bit için ücretsiz olarak dahildir.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe ethernet bağlantısıyla ekli. (Dahil değildir.)

Yazılım Güncellemeleri

Doğrudan Mac OS X veya Windows bilgisayarlarına bağlantılı olarak USB bağlantısının kullanılması. ATEM Switcher Utility dahildir.

Kurulum

ATEM Software Control Panel aracılığıyla kurulumunu yapın, buna ATEM kasa IP addresi dahil değildir, bunun kurulumu kasaya USB aracılığıyla bağlı olan ATEM Switcher Yardımcı Uygulamadan yapılır.

Mac OS X 10.10 Yosemite,
Mac OS X 10.11 El Capitan ya da daha sonrası.

Güç Kaynağı

1 adet Dahili 110 - 240V AC.

Güç Kullanımı

60W

Çalışma Isısı

0° ile 40° C arası

Saklama Isısı

-20° ile 60° C arası

Bağıl Nem

0% ile 95% arası yoğuşmasız
