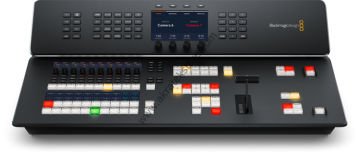

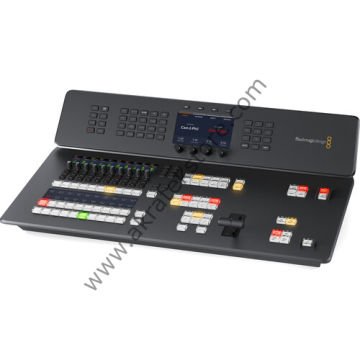

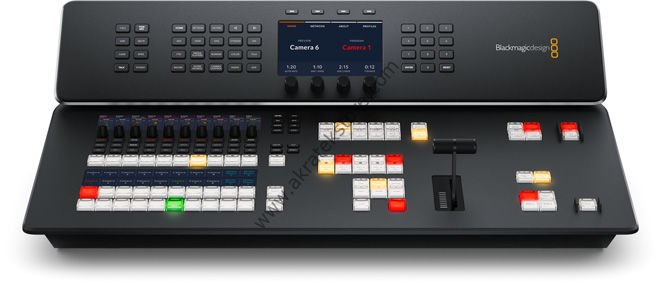

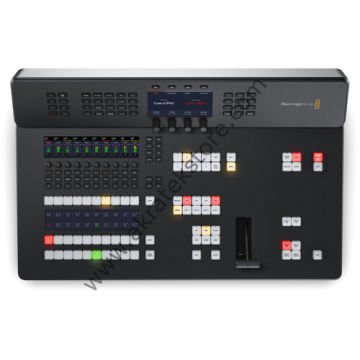

ATEM Televizyon Stüdyosu HD8 ISO

BLACKMAGIC ATEM TELEVİZYON STUDYOSU HD8 ISO



Tanım

ATEM Television Studio HD8 ISO, ATEM Television Studio HD8'in tüm özelliklerini içerir ve ayrıca 8 girişin tamamının ISO kaydını ayrı video dosyalarına ekler. Ayrıca yerel Ethernet üzerinden veya küresel olarak internet üzerinden 8 adede kadar uzak kamerayı destekler. Uzak kameralar, taksitli ve kamera kontrolünü bile destekler!

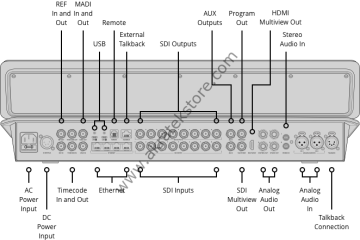

Bağlantılar

SDI Video Girişleri

8

SDI Video Çıkışları

12

SDI Oranları

1.5G, 3G

HDMI Video Çıkışları

1

Toplam Ses Girişi

2 x XLR dengeli analog ses,

1 x BNC 32 Ch MADI dijital ses,

2 x RCA stereo analog ses,

1 x 5 pimli XLR Talkback.

Toplam Ses Çıkışı

4 x 1/4 inç Jak analog ses,

1 x BNC 64 Ch MADI dijital ses, 50'ye kadar aktif,

1 x 5 pimli XLR Talkback.

SDI Ses Girişleri

Tüm SDI girişlerinde 4 Kanal gömülü ses.

SDI Ses Çıkışları

Tüm SDI çıkışlarında 2 Kanal gömülü ses.

Zaman Kodu Bağlantıları

1 x BNC Girişi, 1 x BNC Çıkışı.

Referans Girişi

1 x BNC Girişi, 1 x BNC Çıkışı.

Tri-Sync veya Black Burst.

Video Girişi Yeniden Senkronizasyonu

8 girişin hepsinde.

Kare Hızı ve Format Dönüştürücüler

8 girişin hepsinde.



SDI Yardımcı Çıkışlar

2

SDI Program Çıkışları

1

Web Kamerası Çıkışı

PGM çerçeve hızında 720p veya 1080p'yi destekleyen 2 x USB-C.

Toplam Çoklu Görüntüleme

1 adet 3G-SDI

1 adet HDMI

Uzak

RJ12, RS-422'yi destekler

Kontrol Paneli Bağlantısı

Ethernet.Panel ve kasa arasında veya ağ üzerinden doğrudan bağlantı.

Dahili Zaman Kodu Oluşturucu

Evet

Geri bildirim

3. şahıs talkback sistemleri için RJ45.

Tally Çıkışı

Blackmagic Design GPI ve Tally Interface ürününe ethernet bağlantısı aracılığıyla eklendi.(Dahil değil).

Ethernet

İnternet ağ anahtarı ile 4 x RJ45.10/100/1000 BASE-T'yi destekler.

Bilgisayar Arayüzü

2 x USB-C, harici sürücü kaydı, web kamerası çıkışı, yazılım kontrolü, yazılım güncellemeleri ve anahtarlayıcı bağlantısı için USB 2.0'ı destekler.





standartlar

SD Video Standartları

Hiçbiri

HD Video Giriş Standartları

720p50, 720p59,94, 720p60
1080i50, 1080i59,94, 1080i60
1080p23,98, 1080p24, 1080p25, 1080p29,97, 1080p30, 1080p50, 1080p6,080p10,94

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10 bit.

Renk Alanı

REC 709

SDI Otomatik Anahtarlama

1.5G-SDI ile seviye A veya seviye B 3G-SDI arasını otomatik olarak algılar.

Ürün Özellikleri

Yukarı Akış Anahtarlayıcıları

4

Aşağı Akış Anahtarlayıcıları

2

Gelişmiş Chroma Keyer'lar

4

Süper Kaynak

1

Doğrusal/Luma Anahtarlayıcılar

7

Geçiş Anahtarlayıcısı (Stinger/DVE)

1 Stinger, 1 DVE.

Toplam Katman Sayısı

8

Desen Üreticileri

7

Renk Jeneratörleri

2

Kontrol Paneli

Anahtarlama ve ayarların tam kontrolüne sahip entegre panel.

Yönlendirilebilir Pencereler

16

Windows Kaynak Etiketleri

Evet

çetele

Program için kırmızı ve önizleme göstergesi için yeşil.

Talkback Desteği

Evet

Karışık Eksi Destek

Evet

Akış Kaynakları

Toplam Akış Kaynakları

8'e kadar

Akış Kaynağı Formatı

HyperDeck High, HyperDeck Medium, HyperDeck Low, Streaming High, Streaming Medium veya Streaming Low kalite ayarını veren uyumlu Blackmagic Design kameralardan yerel bir ağ veya internet bağlantısı üzerinden sesli RTMP video.

Akış Kaynağı Kurulumu

ATEM Software Control Settings'deki girişlere eşlenmiştir.

Yayın Akışı

Doğrudan Akış

Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolü (RTMP) veya USB‑C üzerinden paylaşılan bir internet bağlantısı kullanılarak doğrudan canlı akışı destekler.



Kayıt

Doğrudan Video ve Ses Kaydı

USB-C genişletme bağlantı noktası doğrudan harici ortama kayıt yapabilir.

Video kaydı

Akış kalitesi ayarında ve AAC sesli ATEM video standardında bir H.264 .mp4 dosyası olarak kaydedilen program.

Ayrı H.264 .mp4 dosyaları olarak kaydedilen SDI girişleri70Mb/s'ye kadar kalitedeATEM videosundaile standartAAC ses.

Ses kaydı

Ayrı 24 bit 48KHz .wav dosyaları olarak kaydedilen ses girişleri.8 x SDI 2 kanal gömülü ses girişi, 4 x analog ses girişi ve 32 adede kadar MADI dijital ses kanalı içerir.

anahtarlama

Bir DaVinci Resolve projesi .drp dosyası olarak kaydedilen program değiştirme.

medya

Tüm medya havuzu fotoğrafları ve klipleri ayrı bir medya klasörüne kaydedilir.

Medya Biçimi

Medya formatlı ExFAT'ı (Windows/Mac) destekler.APFS veya HFS+ (Mac).

Çoklu Görünüm İzleme

Çoklu Görünüm İzleme

16, 13, 10, 7 veya 4 yukarı görünüm olarak yapılandırılabilen SDI ve HDMI aracılığıyla 1 x çoklu görüntü.İsteğe bağlı etiketler ve ses ölçerlerle Program, Önizleme, Girişler, Medya Yürütücüler, DSK'ler, SuperSource, Temiz Besleme'nin izlenmesini içerir.

Çoklu Görüntü Video Standardı

HD

Minimum Çözünürlüğü Görüntüle

1366x768

Medya oynatıcı

Medya Oynatıcılar

2

Kanallar

Her medya oynatıcı için doldurun ve girin.

Medya Havuzu Hareketsiz Görüntü Kapasitesi

20

Ortam Havuzu Durağan Görüntü Biçimi

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Klip Kapasitesi

2 x 1080p60'a kadar.

720 HD'de Medya Oynatıcı Klip Uzunluğu

400 kare.

1080 HD'de Medya Oynatıcı Klibi Uzunluğu

200 kare.

Medya Havuzu Video Dosyası Biçimi

TGA dizisi.

Medya Havuzu Ses Dosyası Biçimi

WAV, MP3 ve AIFF.

İşleme

İşlem Gecikmesi

Genlock'lu ve anahtarlayıcı ile aynı formatta olduğunda < 10 satır.

Ses Karıştırıcı

58 Kanal karıştırıcı.

Seçilebilir Açık/Kapalı/Audio-Follow-Video.

Seviye ve Tepe ölçümü.

Master kazanç kontrolü.

6 bantlı parametrik EQ, Expander, Gate, Compressor ve Limiter dahil Dinamikler.

Kamera Kontrolü

Çoğu Blackmagic Design kamerayla kullanıldığında, ATEM; kazanç, beyaz dengesi, renk tonu, deklanşör, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere uyumlu lenslerin ve kamera ayarlarının odak, iris ve yakınlaştırmasını kontrol edebilir.

Aşağı Dönüşüm

Hiçbiri

Yazılım

Kontrol Paneli Dahil

ATEM Software Control Panel, Mac 12.0 Monterey, Mac 13.0 Ventura veya sonrası için ücretsiz olarak dahildir.ve Windows 10 veya 11.

Yazılım güncellemeleri

Doğrudan Mac OS veya Windows bilgisayarlara bağlı USB veya Ethernet bağlantısını kullanma.ATEM Kurulum Yardımcı Programını içerir.

İşletim sistemleri



Mac 12.0 Monterey,
Mac 13.0 Ventura veya üstü.

Windows 10 ve 11.
