ATEM Television Studio 4K8
Ürün Tanımı

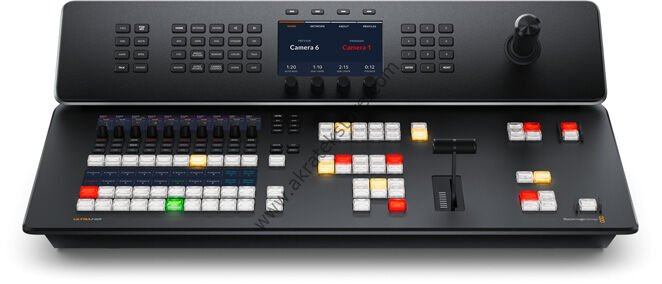

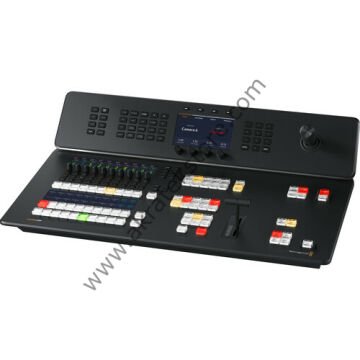

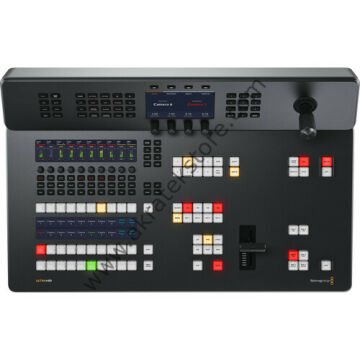

ATEM Television Studio 4K8, dahili bir yayın kontrol paneline sahip, güçlü bir Ultra HD canlı yapım görüntü mikseridir. 8 adet 12G-SDI girişi, harici kaydediciler için 10 adet 12G-SDI aux çıkışı, 4 portlu 10G Ethernet dağıtıcı, dahili internet yayın özelliği, ana kaydedici, çoklu görüntü, USB web kamerası desteği, 2 DVE, SuperSource, 4 adet ATEM Advanced Chroma Keyer, 2 medya oynatıcı, talkback ve daha fazlasını sunan, çok özellikli, yapım kalitesinde canlı prodüksiyon stüdyosuna sahip ol!

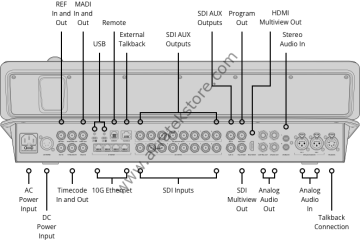

Bağlantılar
SDI Video Girişi
8
SDI Video Çıkışı
12
SDI Hızları
1.5G, 3G, 6G, 12G
HDMI Video Çıkışı
1
Toplam Ses Girişi
2 adet XLR dengeli analog ses,
1 adet BNC 32 Kanal MADI dijital ses
2 adet RCA stereo analog ses,
1 adet 5 pimli XLR Talkback.
Toplam Ses Çıkışı
2 adet 1/4 inç Jak analog ses
1 adet BNC 64 Kanal MADI dijital ses, 50 kanala kadarı aktif,
1 adet 5 pimli XLR Talkback.
SDI Ses Girişleri
4 Kanal gömülü ses, tüm SDI girişlerinde.
SDI Ses Çıkışları
16 adet atanabilir kanal.
Zaman Kodu Bağlantıları
1 adet BNC Giriş, 1 adet BNC Çıkış.
Referans Girişi
1 adet BNC Giriş, 1 adet BNC Çıkış.
Tri-Sync ya da Black Burst.
Video Girişi Yeniden Senkronizasyonu
8 girişin hepsinde var.
Kare Hızı ve Format Dönüştürücüleri
8 girişin hepsinde var.
SDI Aux Çıkışları
10
SDI Program Çıkışı
1
Webcam Çıkışı
2 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.
Toplam Çoklu Görüntüleyici
1 adet 12G-SDI
1 adet HDMI 2.0
Uzaktan Kontrol
RJ12, RS-422’yi destekler
Kontrol Panel Bağlantısı
Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden.
Dahili Zaman Kodu Üreteci
Var
Talkback
RJ45 üçüncü parti sistemler için.
Tally Çıkışı
Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).
Ethernet
4 adet RJ45, internet ağ dağıtıcı ile. 10/100/1000/10G BASE-T’yi destekler.
Bilgisayar Arabirimi
2 adet USB-C Harici disk kaydı, webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve görüntü mikseri bağlantısı için USB 2.0’ı destekler.
Formatlar
SD Video Standartları
Yok
HD Video Giriş Formatları
720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
Ultra HD Video Giriş Formatları
2160p23.98, 2160p24, 2160p25, 2160p29.97.
2160p30, 2160p50, 2160p59.94, 2160p60.
SDI Uyumluluğu
SMPTE292M, SMPTE296M, SMPTE424M, SMPTE425M seviye A ve B, SMPTE2081-1, SMPTE2081-10, SMPTE2082-1 ve SMPTE2082-10.
Video Örnekleme
4:2:2
Renk Hassasiyeti
10-bit.
Renk Alanı
REC 709, REC 2020
SDI Otomatik Algılama
1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasında otomatik algılar.
Ürün Özellikleri
Miks Efektler SırasıAdedi
1
Direkt Sinyal Dağıtım NoktasıSayısı
10
Değiştirilmiş Sinyal Dağıtım NoktasıSayısı
20
Sinyal Dağıtım Noktası Buton Türü
Üç-Renkli LED
Sinyal Dağıtım Noktası Etiketi
6 sıralı 24 karakterliLCD
Geçişi Önizle
1
Kaynak Seçim Bus Sırası
1
Özel Makro Buton Sayısı
10 adet ve shift butonuyla ek 10adet
Geçiş Türü Butonu Sayısı
5
Geçiş Hızı
Sistem LCD menü ekranı aracılığıyla ayarlanır
Key Butonu Sayısı
8
AUX Butonu Sayısı
12
Sürgü Kolu
1
Kayıt Butonu Sayısı
2
İnternet Yayın Butonu Sayısı
2
DSK Geçiş Seçicisi Sayısı
6
Karatma Butonu Sayısı
1
Sistem LCD Ekran Sayısı
1
Sayısal Klavye
1
3 Eksenli Joystick
1
Upstream Keyer Sayısı
4
Downstream Keyer Sayısı
2
Gelişmiş Chroma Keyer Sayısı
4
SuperSource Sayısı
1
DVEs
2
Linear/Luma Keyer Sayısı
7
Geçiş Keyer’i (Stinger/DVE)
1Stinger, 1DVE.
Toplam Katman Sayısı
8
Desen Üreteci Sayısı
7
Renk Üreteci Sayısı
2
Kontrol Panel
Görüntü miksajı ve ayarların tam kontrolü ile entegrepanel.
Yönlendirilebilir Pencereler
16
Pencere Kaynak Etiketleri
Var
Tally
Program için kırmızı ve önizleme göstergesi içinyeşil.
Talkback Desteği
Var
Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği
Var
İnternet Yayını
Doğrudan İnternet Yayını
Ethernet üzerinden Gerçek Zamanlı Mesajlaşma Protokolünü (RTMP) kullanarak veya USB‑C üzerinden internet paylaşımı aracılığıyla, internetten doğrudan canlı yayını destekler.
Kayıt
Video ve Sesin Doğrudan Kaydı
İsteğe bağlı dahili M.2 flaş belleğe veya USB-C genişletme portu aracılığıyla harici ortama doğrudan kayıt.
Video Kaydı
Program çıkışı, internet yayın kalitesi ayarında H.264 kodekli bir .mp4 dosyası olarak ve ACC ses kodekli ATEM video formatında kaydedilir.
Ortam Formatı
ExFAT (Windows/Mac) olarak formatlı ortamı destekler. APFS veya HFS+ (Mac).
Çoklu Görüntü
Çoklu Görüntü
1 adet çoklu görüntü SDI ve HDMI üzerinden; 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, DSK’lar, SuperSource ve Temiz Sinyal ekranları.
Çoklu Görüntü Video Formatı
HD veya Ultra HD
Minimum Çözünürlüğü Göster
1366 x 768
Medya Oynatıcı
Medya Oynatıcı Sayısı
2
Kanallar
Her bir medya oynatıcı için fill ve key.
Medya Havuzu Sabit Görüntü Kapasitesi
20
Medya Havuzu Sabit Görüntü Formatı
PNG, TGA, BMP, GIF, JPEG ve TIFF.
Medya Havuzu Klip Kapasitesi
2 adet 1080p60’a kadar.
720 HD’de Medya Oynatıcı Klip Uzunluğu
720 kare.
1080 HD’de Medya Havuzu Klip Uzunluğu
360 kare.
2160 HD’de Medya Oynatıcı KlipSüresi
90 kare.
Medya Havuzu Video Dosyası Formatı
TGA sekansı.
Medya Havuzu Ses Dosyası Formatı
WAV, MP3 ve AIFF.
İşlemci
İşlem Gecikmesi
Genlock yapıldığında 10 satırdan küçük ve görüntü mikseri ile aynı formatta.
Ses Mikseri
58 Kanal mikser.
Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları
Seviye ve Pik göstergeleri.
Ana kazanç kontrolü.
6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.
Kamera Kontrolü
ATEM, Blackmagic Design kameraların çoğuyla kullanıldığında; kazanç, beyaz ayarı, renk tonu, örtücü, ND filtresi, renk düzeltici, tally ve kayıt başlatma/durdurma dahil olmak üzere kamera ayarlarını ve uyumlu lenslerde netlik, diyafram ve zumu kontrol edebilir.
Alt Formata Dönüşüm
1 x çoklu görüntü
Yazılım
Cihazla Gelen Kontrol Paneli
Mac12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 ve 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.
Yazılım Güncellemeleri
Mac OS veya Windows bilgisayarlara doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir.
İşletim Sistemleri
Mac 12.0 Monterey,
Mac 13.0 Ventura veya dahaüzeri
Windows 10 ve11.
Güç Bilgileri
Güç Kaynağı
1 adet Dahili 100 - 240 AC 50/60Hz IEC C14 priz ile.
1 adet 4 pim XLR 12V DC Girişi harici güç kaynağı ya da batarya kullanımı için.
Güç Kullanımı
Duyurulacak
Fiziksel Kurulum
Fiziksel Kurulum
Masaüstü veya masaya gömme montaj.
Çevresel Koşullar
Çalışma Ortamı Sıcaklığı
0° ila 40° C (32° ila 104° F)
Saklama Ortamı Sıcaklığı
-20° ila 60° C (-4° ila 140° F)
Bağıl Nem
%0 ila %90 yoğuşmasız
Kutu İçeriği
ATEM Television Studio 4K8
Yazılım indirmek için QR Kodlu yeni kullanıcıcüzdanı
