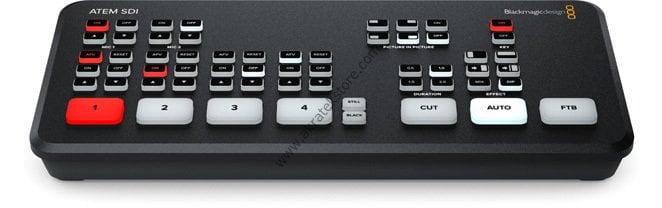

ATEM SDI

Bağlantılar

Toplam Video Girişi

4

Toplam Çıkış

3

Toplam Aux Çıkışı

2

Toplam Ses Girişi

2 x 3,5mm stereo mini jak.

Toplam Ses Çıkışı

Yok, yalnızca gömülü ses.

Zaman Kodu Bağlantısı

Yok

SDI Video Girişi

4 x SDI, 10-bit HD arasında değiştirilebilir.

2 kanal gömülü ses.

Video Girişi Yeniden Senkronizasyonu

4 SDI girişinin tümünde var.

Kare Hızı ve Format Dönüştürücüleri

4 SDI girişinin tümünde var.

SDI Program Çıkışı

2

Ethernet

Ethernet, yazılım kontrolü, yazılım güncellemeleri ve doğrudan ya da ağ üzerinden panel bağlantısı için 10/100 BaseT’yi destekler.

Bilgisayar Arabirimi

1 x USB-C 2.0; webcam çıkışı, yazılım kontrolü, yazılım güncellemeleri ve panel bağlantısı için.

Standartlar

HD Video Giriş Standartları

720p50, 720p59.94, 720p60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
1080i50, 1080i59.94, 1080i60.

HD Video Çıkış Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

İnternetten Video Yayınlama Standartları

1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

Ultra HD Video Standartları

Yok

Video Örnekleme

4:2:2 YUV

Renk Hassasiyeti

10-bit

Renk Alanı

Rec 709

Renk Alanı Dönüşümü

Donanım tabanlı gerçek zamanlı.

Ürün Özellikleri

Upstream Keyer Sayısı

1

Downstream Keyer Sayısı

1

Gelişmiş Chroma Keyer Sayısı

1

Linear/Luma Keyer Sayısı

2

Geçiş için Keyer

Sadece DVE.

Toplam Katman Sayısı

5

Desen Üreteci Sayısı

1

Renk Üreteci Sayısı

2

Kenarlar ve Gölge içeren DVE Sayısı

1

Arabirim

Asgari monitör çözünürlüğü 1366 x 768

Ses

Ses Mikseri

6 girişli x 2 kanallı mikser.

Her bir kanal için Açma/Kapama/Video Takipli Ses özelliği ve her bir kanal için ayrı kazanç kontrolü.

Seviye ve Pik göstergeleri. Artı yeni Fairlight ses geliştirmeleri: Sıkıştırıcı, Geçit, Sınırlayıcı, 6 bant parametrik EQ. Ana kazanç kontrolü.

Analog Giriş

Dengelenmemiş stereo

Analog Giriş Gecikmesi

8 kareye kadar

Giriş Empedansı

1.8k

Azami Giriş Seviyesi

+6dBV

Mikrofon İçin Güç

Her iki 3.5mm mini jak bağlantısında mevcut.

Medya Oynatıcıları

Medya Oynatıcı Sayısı

1

Kanallar

Her bir Medya Oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

Fill ve key ile 20 adet.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Kontrol

Kontrol Panel

Dahili kontrol paneli. Yazılım kontrol paneli dahil. İsteğe bağlı donanım panelini destekler.

Kontrol Panel Bağlantısı

Ethernet 10/100 BaseT’yi destekler. Panel ve kasa arasında veya ağ üzerinden doğrudan bağlantıyı mümkün kılar. Ayrıca yazılımın güncellenmesinde kullanılır. ATEM SDI, doğrudan USB-C bağlantısını destekler.

Kontrol Panel Uyumluluğu

ATEM Software Control Panel dahildir. ATEM 1 M/E Advanced Panel ve ATEM 2 M/E Broadcast Panel ile de uyumlu.

Cihazla Gelen Kontrol Paneli

Mac 11.0 Big Sur, Mac 12.0 Monterey veya daha sonrası ve Windows 10 veya 11 için ATEM Software Control Panel ücretsiz olarak dahil edilmiştir.

Yazılım

Yazılım Güncellemeleri

Mac OS X veya Windows bilgisayarlarına doğrudan bağlı USB veya Ethernet bağlantısını kullanarak. ATEM Switcher Utility dahildir.

Yapılandırma

ATEM Software Control Panel aracılığıyla ayarlanır. Bu, ATEM kasa IP adresi için geçerli değildir, bunu cihaza USB ile bağlı olan ATEM Switcher Utility yardımcı uygulama üzerinden yapabilirsiniz.

İşletim Sistemleri

Mac 11.0 Big Sur,
Mac 12.0 Monterey veya daha üzeri

Windows 10 ve 11.

Güç Bilgileri

Güç Kaynağı

1 x Harici 12V güç kaynağı.

Güç Kullanımı

18W

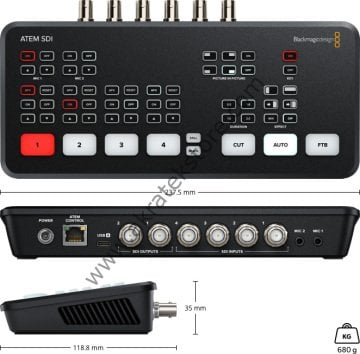

Fiziksel Detaylar

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

5° C ila 40° C (41° ila 104° F)

Saklama Ortamı Sıcaklığı

-10° ila 60° C (14° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız
