ATEM 4 M/E Constellation HD

BLACKMAGİC ATEM 4 M/E Constellation HD

GENEL ÖZELLİKLER
Devasa 4 M/E modeli; 40 x 3G-SDI girişi, 24 x 3G-SDI çıkışı, 4 DVE, 16 ATEM Advanced Keyer, 4 çoklu görüntüleyici ve toplam 12 tane DVE için 2 SuperSource özellikleriyle, 2 M/E modelinin özelliklerini ikiye katlar.
Blackmagic Design ATEM 4 M/E Constellation HD, 40 standart dönüştürülmüş 3G SDI girişi ve 24 bağımsız 3G SDI aux çıkışı içeren yüksek çözünürlüklü bir canlı prodüksiyon switcher'idir. Ayrıca bir USB web kamerası çıkışı, SuperSource işlemci, DVE'ler, renk anahtarlayıcılar, medya oynatıcılar, çoklu görüntüler ve daha fazlasını içerir. Hatta dahili talkback'e ve EQ ve dinamiklere sahip profesyonel bir dahili Fairlight ses mikserine sahip olursunuz.

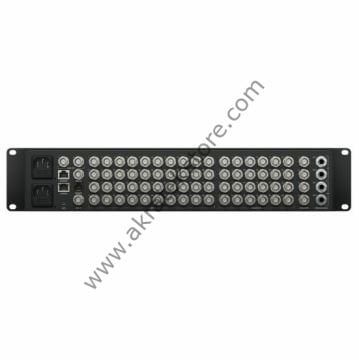

ATEM Constellation HD anahtarlayıcılar, yerleşik bir kontrol paneli ile kompakt bir rafa montaj tasarımına sahiptir. Bu, kurulum sırasında veya acil kullanım için kritik olan anahtarlayıcının çalışmasına izin verir. Ayrıca, müşterilerin program çıktısını görebilmeleri ve ekran menüleri aracılığıyla switcher ayarlarını değiştirebilmeleri için geniş bir LCD de dahildir. 3G-SDI girişleri, 3G-SDI aux çıkışları, dengeli ses ve kontrol için Ethernet bağlantıları içeren anahtarlayıcının arkası ile kompakt tasarım, taşınabilir canlı prodüksiyon için mükemmeldir. En iyi 4 M/E modeli, seri kontrol ve MADI dijital ses bağlantıları için RS-422 bile içerir.

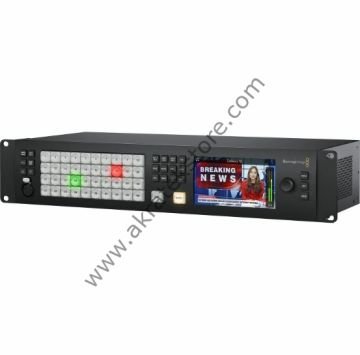

Ön panelde yerleşik bir kontrol paneli ile müşteriler istedikleri zaman yürüyerek ATEM Constellation'ı çalıştırabilir. Ayrıca ön paneldeki kontrol düğmeleri, tam boyutlu panellerde kullanılan birinci sınıf tiple aynıdır, bu nedenle son derece güvenilirdirler. Müşteriler, keyer'ları, medyayı kontrol edebilir ve ön panelden karartabilir. Ayrıca ön panel LCD'si ve menü düğmeleri, switcher'in neredeyse her bir operasyonel özelliğine erişilmesini sağlar. ATEM Constellation HD ailesi, her bir girişin kendi yukarı ve çapraz dönüştürücüsüne sahip olduğu, 40'a kadar bağımsız 3G-SDI girişe sahip modeller içerir. Bu, herhangi bir 1080p giriş kaynağını anahtarlayıcının video standardına dönüştürmenin mümkün olduğu anlamına gelir. Bu, müşterilerin her bir anahtarlayıcı SDI girişini farklı bir televizyon standardında çalıştırabileceği ve tüm girişlerin çalışacağı anlamına gelir.

 TEKNİK ÖZELLİKLER
Bağlantılar
Toplam Video Girişi 40
Toplam Video Çıkışı 24
SDI Hızları 1.5G, 3G
Toplam Ses Girişi
2 x dengeli 1/4 inç Jak,
1 x 32 stereo kanal BNC MADI girişi.
1 x 5 pim XLR Talkback.
Toplam Ses Çıkışı
2 x dengeli 1/4 inç Jak,
2 x 32 stereo kanal BNC MADI çıkışı.
1 x 5 pim XLR Talkback.
SDI Ses Girişleri 2 Kanal gömülü ses, tüm SDI girişlerinde.
SDI Ses Çıkışları 2 Kanal gömülü ses, tüm SDI çıkışlarında.
Zaman Kodu Bağlantıları Yok
Referans Girişi Tri-Sync veya Black Burst.
Video Girişi Yeniden Senkronizasyon 40 girişin hepsinde.
Kare Hızı ve Format Dönüştürücüleri 40 girişin hepsinde.
SDI Aux Çıkışları 24 SDI çıkışının herhangi biri.
SDI Önizleme Çıkışları 24 SDI çıkışının herhangi biri.
SDI Program Çıkışları 24 SDI çıkışının herhangi biri.
Alt Formata Dönüştürülmüş SDI Program Çıkışı Yok
Webcam Çıkışı 1 x USB-C, PGM kare hızında 720p veya 1080p’yi destekler.
Toplam Çoklu Görüntü Çıkışı 4x 3G-SDI
Uzaktan Kontrol RJ12, RS-422’yi destekler
Kontrol Panel Bağlantısı Ethernet. Panel ve kasa arasında doğrudan bağlantı veya ağ üzerinden.
Dahili Zaman Kodu Üretecİ Var
Talkback RJ45, üçüncü parti talkback sistemleri için.
Tally Çıkışı Ethernet bağlantısı üzerinden Blackmagic Design GPI ve Tally Arayüzüne eklenmiştir. (Dahil değildir).
Ethernet 10/100/1000 Base-T’yi Destekler.
Bilgisayar Arabirimi 1 x USB-C, USB 3.1 Gen 1 (5Gb/sn)’yi destekler.
Standartlar
SD Video Standartları Yok
HD Video Standartları 720p50, 720p59.94, 720p60.1080i50, 1080i59.94, 1080i60.1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.
SDI Uyumluluğu SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.
Video Örnekleme 4:2:2
Renk Hassasiyeti 10-bit.
Renk Alanı REC 709
SDI Otomatik Algılama 1.5G-SDI ve A veya B seviye 3G-SDI arasında otomatik algılama.
Ürün Özellikleri
Upstream Keyer Sayısı 16
Downstream Keyer Sayısı 4
Gelişmiş Chroma Keyer Sayısı 16
SuperSource 2
Talkback Desteği Var
Mix Minus Özelliği (Kulaklıkta kendi sesinizin kontrolü) Var
Linear/Luma Keyer Sayısı 21
Geçiş Keyer’i (Stinger/DVE) 4 Stinger, 4 DVE.
Toplam Katman Sayısı 28
Desen Üreteci Sayısı 21
Renk Üreteci Sayısı 2
Kontrol Panel Ön panelden acil görüntü miksajı, yazılım veya opsiyonel donanım paneli.
Yönlendirilebilir Pencereler 64
Tally Program için kırmızı ve önizleme göstergesi için yeşil.
Pencere Kaynak Etiketleri Var
Çoklu Görüntü Gösterimi
Çoklu Görüntü Gösterimi 4 x çoklu görüntüleyici; her biri 16, 13, 10, 7 veya 4 görünüm için yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle Temiz Sinyal, Program, Önizleme, Girişler, Medya Oynatıcılar, M/E’ler, DSK’lar, SuperSource görüntülenmesi dahil edilmiştir
Çoklu Görüntüleme Video Standardı HD
Ekran Asgari Çözünürlüğü 1366 x 768

Medya Oynatıcıları
Medya Oynatıcı Sayısı 4
Kanallar Her bir Medya Oynatıcı için fill ve key.
Medya Havuzu Sabit Görüntü Kapasitesi 60
Medya Havuzu Klip Kapasitesi 4 tane,1080p60’a kadar.
720 HD’de Medya Oynatıcı Klip Uzunluğu 1200 kare.
1080 HD’de Medya Oynatıcı Klip Uzunluğu 600 kare.
Medya Havuzu Sabit Görüntü Formatı PNG, TGA, BMP, GIF, JPEG ve TIFF.
Medya Havuzu Video Dosyası Formatı TGA Sekansı.
Medya Havuzu Ses Dosyası Formatı WAV, MP3 ve AIFF.
Ekran Ön panel
Video için dahili 5 inçlik HD LCD monitör, kurulum ve acil görüntü miksajı için 42 LED buton, 8 kaynak butonu, 4 geçiş butonu, 6 talkback seçim ve mix butonu, menü kontrol düğmesi ve ‘kaydet’ butonu, ön panel kilitleme butonu.
İşlemci
İşlemleme Gecikmesi < 10 satır.
Ses Mikseri
156 Kanallı mikser
Seçilebilir Açma/Kapatma/Videoyu Takip Eden Ses.
Seviye ve Pik göstergeleri.
Ana kazanç kontrolü.
6 bant parametrik EQ’nun yanı sıra Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcıyı dahil olmak üzere Dinamik Efektler.
Alt Formata Dönüşüm Yok
Yazılım
Cihazla Gelen Kontrol Paneli
Mac 11.11 Big Sur, Mac 12 Monterey veya daha yeni sürümleri ve Windows 10 veya 11 için ücretsiz olarak dahil edilen ATEM Software Control Panel.
Yazılım Güncellemeleri
Mac OS veya Windows bilgisayarlarına doğrudan bağlı olan bir USB veya Ethernet bağlantısını aracılığıyla. ATEM Setup Yardımcı Yazılımı dahildir.
Yapılandırma
ATEM Software Control Panel aracılığıyla düzenlenir. Bu, ATEM gövdesinin IP adresi için geçerli değildir çünkü bu, cihaza USB ile bağlı olan ATEM Setup yardımcı yazılımı üzerinden ayarlanır.
İşletim Sistemler

Mac 11.1 Big Sur,
Mac 12.0 Monterey veya daha üzeri

Windows 10 ve 11.
