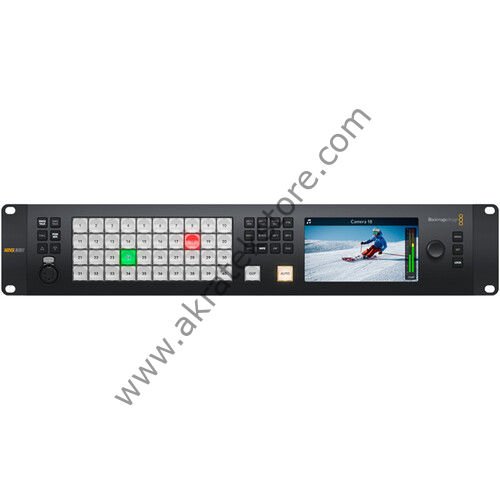

ATEM 4 M/E Constellation 4K

Ürün Tanımı

ATEM 4 M/E Constellation 4K, devasa bir 4 M/E Ultra HD canlı prodüksiyon görüntü mikseridir. 40 adet format dönüşümlü
12G-SDI girişi, 24 adet 12G-SDI aux çıkışı, 4 adet DVE, 16 adet ATEM Advanced Chroma Keyer, 4 adet medya oynatıcı,
4 bağımsız Ultra HD çoklu görüntüleyici, 2 adet SuperSource işlemci ve daha fazla özelliğe sahiptir. Hatta, dahili talkback ve
EQ ile dinamik efektler içeren profesyonel, 156 kanallı Fairlight ses mikserine de sahip olursunuz!

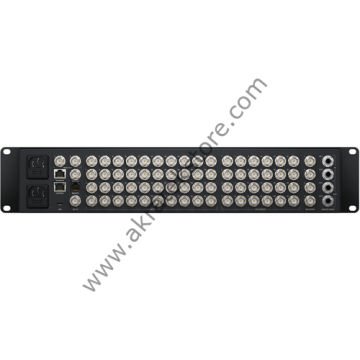

Bağlantılar

Toplam Video Girişi: 40

Toplam Video Çıkışı: 28

Toplam Aux Çıkışı: 24

SDI Hızları

1.5G, 3G, 6G, 12G.

Toplam Ses Girişi

2 adet dengeli 1/4 inç jak,

1 adet 32 stereo kanal BNC MADI girişi,

1 adet 5 pimli XLR Talkback.

Toplam Ses Çıkışı

2 adet dengeli 1/4 inç jak,

1 adet 32 stereo kanal BNC MADI çıkışı,

1 adet 5 pimli XLR Talkback.

Referans Girişi

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyonu

Tüm 40 girişte mevcut.

Kare Hızı ve Format Dönüştürücüleri

Tüm 40 girişte mevcut.

SDI Video Girişi

40 adet 10-bit 720p, 1080i, 1080p, 2160p.

SDI Ses Girişleri

Tüm girişlerde SDI çıkışına 2 kanal gömülür.

Ekstra Ses Girişi

1 adet 5 pimli XLR Talkback.

SDI Video Çıkışı

28 adet 10-bit 720p, 1080i, 1080p, 2160p

SDI Ses Çıkışları

Tüm çıkışlarda SDI çıkışına 2 kanal gömülür.

Ekstra Ses Çıkışı

1 adet 5 pimli XLR Talkback.

SDI Program Çıkışı

24 SDI çıkışının herhangi biri.

SDI Önizleme Çıkışı

24 SDI çıkışının herhangi biri.

SDI Çoklu Görüntü Çıkışı Sayısı: 4

Webcam Çıkışı

1 adet USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Uzaktan Kontrol

RJ12, RS-422’yi destekler.

Kontrol Panel Bağlantısı

Ethernet 10/100/1000 BaseT’yi destekler. Panel ve kasa arasında doğrudan ya da ağ aracılığıyla bağlantı imkanı verir.

Dahili Zaman Kodu Üreteci: Var

Talkback

RJ45 üçüncü parti sistemler için.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).

Bilgisayar Arabirimi

1 adet USB-C portu.

Formatlar

HD Video Standartları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60..

Ultra HD Video Formatları

2160p23.98, 2160p24, 2160p25, 2160p29.97, 2160p30, 2160p50, 2160p59.94, 2160p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B, SMPTE 2081‑1, SMPTE 2081‑10,
SMPTE 2082‑1 ve SMPTE 2082‑10, SMPTE 2082‑12.

Video Örnekleme
4:2:2

Renk Hassasiyeti: 10-bit.

Renk Alanı

REC 709, REC 2020.

SDI Otomatik Algılama

1,5G-SDI, A seviye veya B seviye 3G-SDI, 6G-SDI ve 12G-SDI arasında otomatik algılar.

Ürün Özellikleri

Upstream Keyer Sayısı: 16

Downstream Keyer Sayısı: 4

Gelişmiş Chroma Keyer Sayısı: 16

SuperSource Sayısı: 2

Talkback Desteği: Var

Mix Minus (Kulaklıktaki kendi sesinizin kontrolü) Desteği: Var

Linear/Luma Keyer Sayısı: 21

Geçiş Keyer’i (Stinger/DVE)

4 Stinger, 4 DVE.

Toplam Katman Sayısı: 28

Desen Üreteci Sayısı: 21

Renk Üreteci Sayısı: 2

DVEs: 4

Kontrol Panel

Ön panelden yedek görüntü miksajı, yazılım veya opsiyonel donanım paneli.

Yönlendirilebilir Pencereler: 64

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri: Var

Çoklu Görüntü

Çoklu Görüntü

4 adet Çoklu Görüntüleme düzeni seçeneği toplam 64 ekrana kadar

Çoklu Görüntü Video Formatı

HD ya da Ultra HD'yi seçin.

Medya Oynatıcı

Medya Oynatıcı Sayısı

4

Kanallar

Her bir medya oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

64

Medya Havuzu Klip Kapasitesi

4

720 HD’de Medya Oynatıcı Klip Uzunluğu

3200 kare

1080 HD’de Medya Havuzu Klip Uzunluğu

1600 kare.

Ultra HD’de Medya Oynatıcı Klip Uzunluğu

400 kare.

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosyası Formatı

TGA Sıralaması.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

Arabirim

Asgari monitör çözünürlüğü 1366 x 768.

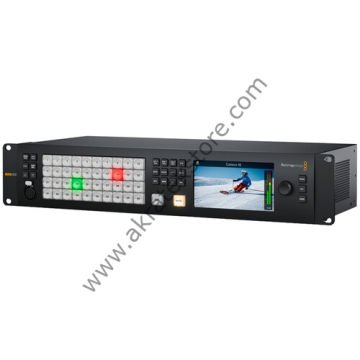

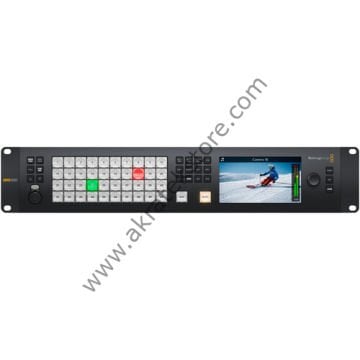

Ön panel

Video için dahili HD LCD ekran, kurulum ve yedek görüntü miksajı için 42 adet LED buton, 8 kaynak butonu,
4 geçiş butonu, 6 adet talkback seçim ve miksaj butonu, menü kontrol düğmesi ve kaydetmek için “set” butonu,
ön paneli kilitleme butonu.

İşlemci

İşlem Gecikmesi

Duyurulacak

Ses Mikseri

156 Kanal mikser

Seçilebilir Aç/Kapat/Video-Takipli-Ses Butonları

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Alt Formata Dönüşüm

TBA

Yazılım

Cihazla Gelen Kontrol Paneli

Mac 12.0 Monterey, Mac 13.0 Ventura veya daha yeni sürümleri ve Windows 10 ve 11 için ATEM Software Control
Panel ücretsiz olarak dahil edilmiştir.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlara doğrudan bağlı USB-C bağlantısını kullanarak. ATEM Setup Utility Yazılımı dahildir.

Yapılandırma

ATEM kasa IP adresinin haricindeki kurulumu, ATEM Software Control Panel üzerinden yapın. ATEM kasa
IP adresinin kurulumu, kasaya USB-C aracılığıyla bağlanan ATEM Setup yardımcı yazılımıyla yapılır.

İşletim Sistemleri

Mac 13.0 Ventura,
Mac 14.0 Sonoma ya da üzeri.
Windows 10 ve 11

Güç Bilgileri

Güç Kaynağı

2 adet Dahili 100 - 240 AC, 50/60Hz.

Güç Kullanımı: 255 W

Fiziksel Kurulum

Fiziksel Kurulum

2 RU yükseklik.

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız

Kutu İçeriği

ATEM 4 M/E Constellation 4K

Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı
