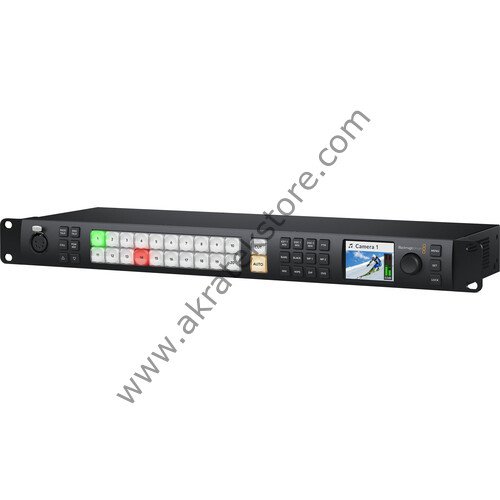

ATEM 2M/E CONSTELLATION HD



Ürün Tanımı

ATEM 2 M/E Constellation HD, gelişmiş özelliklerle dolu, yüksek çözünürlüklü bir canlı prodüksiyon switcher’idir! 2 M/E tasarım, 20 adet formatı dönüştürülmüş 3G-SDI girişi ve 12 bağımsız 3G-SDI aux çıkışı içerir! Ayrıca bir USB web kamera çıkışı, bir SuperSource işlemci, DVE’ler, chroma keyer’ler, medya oynatıcılar, çoklu görüntüleyiciler ve daha fazlasını içerir! Hatta, dahili talkback’in yanı sıra EQ ile dinamik efektler içeren dahili, profesyonel bir Fairlight ses mikserine bile sahip olacaksınız!

Kılavuzu İndir Yazılımı İndir

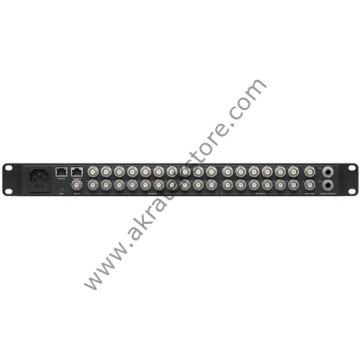

Bağlantılar

Toplam Video Girişi

20

Toplam Video Çıkışı

12

SDI Hızları

1.5G, 3G

Toplam Ses Girişi

2 x dengeli 1/4 inç Jak, 1 x 5 pimli XLR Talkback.

Toplam Ses Çıkışı

1 x 5 pimli XLR Talkback.

SDI Ses Girişleri

2 Kanal gömülü ses, tüm SDI girişlerinde.

SDI Ses Çıkışları

2 Kanal gömülü ses, tüm SDI çıkışlarında.

Zaman Kodu Bağlantıları

Yok

Referans Girişi

Tri-Sync ya da Black Burst.

Video Girişi Yeniden Senkronizasyon

20 girişin hepsinde.

Kare Hızı ve Format Dönüştürücüleri

20 girişin hepsinde.

SDI Aux Çıkışları

12 SDI çıkışının herhangi biri.

SDI Önizleme Çıkışları

12 SDI çıkışının herhangi biri.

SDI Program Çıkışları

12 SDI çıkışının herhangi biri.

Aşağı Dönüştürülmüş SDI Program Çıkışı

Yok

Webcam Çıkışı

1 x USB-C, PGM kare hızında 720p veya 1080p’yi destekler.

Toplam Çoklu Görüntü Çıkışı

2x 3G-SDI

Kontrol Panel Bağlantısı

Ethernet. Panel ve kasa arasında doğrudan bağlantı ya da ağ üzerinden.

Dahili Zaman Kodu Üretici

Var

Talkback

RJ45 üçüncü parti sistemler için.

Tally Çıkışı

Blackmagic Design GPI ve Tally Arayüzü ürününe Ethernet bağlantısıyla ekli. (Dahil değildir).

Ethernet

10/100/1000 BASE-T’yi destekler.

Bilgisayar Arabirimi

1 x USB-C, USB 3.1 Gen 1 (5Gb/sn)’yi destekler.

Standartlar

SD Video Standartları

Yok

HD Video Standartları

720p50, 720p59.94, 720p60.
1080i50, 1080i59.94, 1080i60.
1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60.

SDI Uyumluluğu

SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M seviye A ve B.

Video Örnekleme

4:2:2

Renk Hassasiyeti

10-bit.

Renk Alanı

REC 709

SDI Otomatik Algılama

1.5G-SDI ve A seviye veya B seviye 3G-SDI arasında otomatik algılama.

Ürün Özellikleri

Upstream Keyer Sayısı

8

Downstream Keyer Sayısı

2

Gelişmiş Chroma Keyer Sayısı

8

SuperSource

1

Talkback Desteği

Var

Mix Minus Özelliği (Kulaklıkta kendi sesinizin kontrolü)

Var

Linear/Luma Keyer Sayısı

11

Geçiş Keyer’i (Stinger/DVE)

2 Stinger, 2 DVE.

Toplam Katman Sayısı

15

Desen Üreteci Sayısı

11

Renk Üreteci Sayısı

2

Kontrol Panel

Ön panelden yedek görüntü miksajı, yazılım veya opsiyonel donanım paneli.

Yönlendirilebilir Pencereler

32

Tally

Program için kırmızı ve önizleme göstergesi için yeşil.

Pencere Kaynak Etiketleri

Var

Çoklu Görüntü Gösterimi

Çoklu Görüntü Gösterimi

2 x çoklu görüntüleyici; her biri 16, 13, 10, 7 veya 4 ekran olarak yapılandırılabilir. İsteğe bağlı etiketler ve ses göstergeleriyle; Program, Önizleme, Girişler, Medya Oynatıcıları, M/E’ler, DSK’lar, SuperSource ve Temiz Sinyal.

Çoklu Görüntüleme Video Standardı

HD

Minimum Ekran Çözünürlüğü

1366 x 768

Medya Oynatıcıları

Medya Oynatıcı Sayısı

2

Kanallar

Her bir medya oynatıcı için fill ve key.

Medya Havuzu Sabit Görüntü Kapasitesi

60

Medya Havuzu Klip Kapasitesi

2 x 1080p60’a kadar.

720 HD'de Medya Oynatıcı Klip Uzunluğu

800 kare

1080 HD'de Medya Havuzu Klip Uzunluğu

400 kare

Medya Havuzu Sabit Görüntü Formatı

PNG, TGA, BMP, GIF, JPEG ve TIFF.

Medya Havuzu Video Dosyası Formatı

TGA Sıralaması.

Medya Havuzu Ses Dosyası Formatı

WAV, MP3 ve AIFF.

Ekran

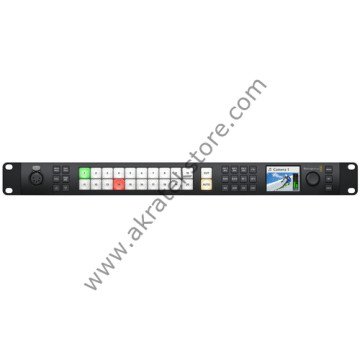

Ön panel

Video için dahili 2,2 inçlik LCD ekran, kurulum ve yedek görüntü miksajı için 22 adet LED buton, 8 kaynak butonu, 4 geçiş butonu, 6 adet talkback seçim ve miksaj butonu, menü kontrol düğmesi ve kaydetmek için ‘set’ butonu, ön paneli kilitleme butonu.

İşlemci

İşlem Gecikmesi

< 10 satır.

Ses Mikseri

48 Kanal mikser

Seçilebilir Açık/Kapalı/Video-Takipli-Ses

Seviye ve Pik göstergeleri.

Ana kazanç kontrolü.

6 bant parametrik EQ ve Genişletici, Geçit, Sıkıştırıcı ve Sınırlayıcı dahil olmak üzere Dinamik efektler.

Alt Formata Dönüşüm

Yok

Yazılım

Cihazla Gelen Kontrol Paneli

Mac 11.11 Big Sur, Mac 12 Monterey veya daha yeni sürümleri ve Windows 10 veya 11 için ücretsiz olarak dahil edilen ATEM Software Control Panel.

Yazılım Güncellemeleri

Mac OS veya Windows bilgisayarlara doğrudan bağlanan USB veya Ethernet bağlantısını kullanarak. ATEM Setup Yardımcı Yazılımı dahildir.

Yapılandırma

ATEM kasa IP adresinin haricindeki kurulumu, ATEM Software Control Panel üzerinden yapın. ATEM kasa IP adresinin kurulumu, kasaya USB aracılığıyla bağlanan ATEM Setup yardımcı yazılımıyla yapılır.

İşletim Sistemleri

Mac 11.1 Big Sur,
Mac 12.0 Monterey veya daha üzeri

Windows 10 ve 11.

Güç Bilgileri

Güç Kaynağı

1 x Dahili 100 - 240 AC.

Güç Kullanımı

52W

Fiziksel Detaylar

Fiziksel Kurulum

Fiziksel Kurulum

1 Raf Ünitesi Boyutunda.

Çevresel Koşullar

Çalışma Ortamı Sıcaklığı

0° ila 40° C (32° ila 104° F)

Saklama Ortamı Sıcaklığı

-20° ila 60° C (-4° ila 140° F)

Bağıl Nem

%0 ila %90 yoğuşmasız

Kutu İçeriği

ATEM 2 M/E Constellation HD

Yazılım indirmek için QR Kodlu yeni kullanıcı cüzdanı
